Комплект подсветки LG Innotek DRT 3.0 47 A/B type

Комплект светодиодной подсветки LG Innotek DRT 3.0 47 A/B type

Основные характеристики:

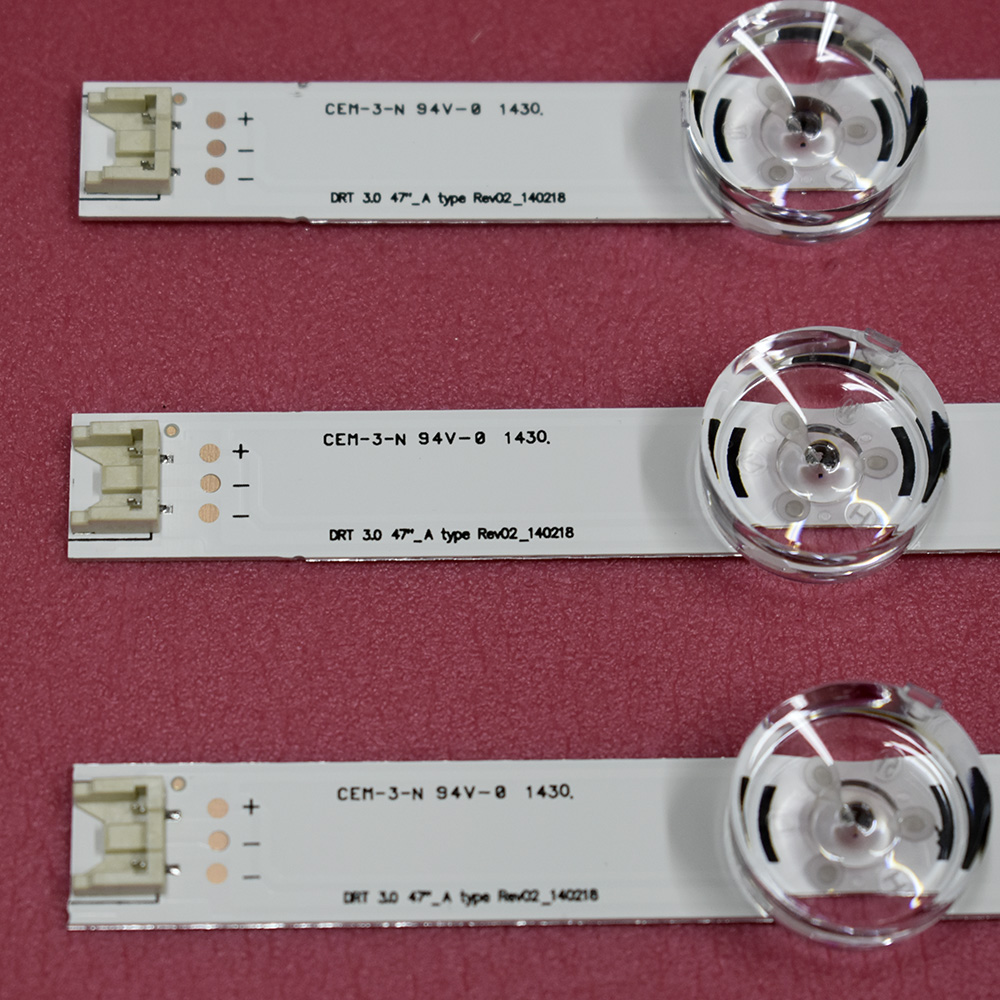

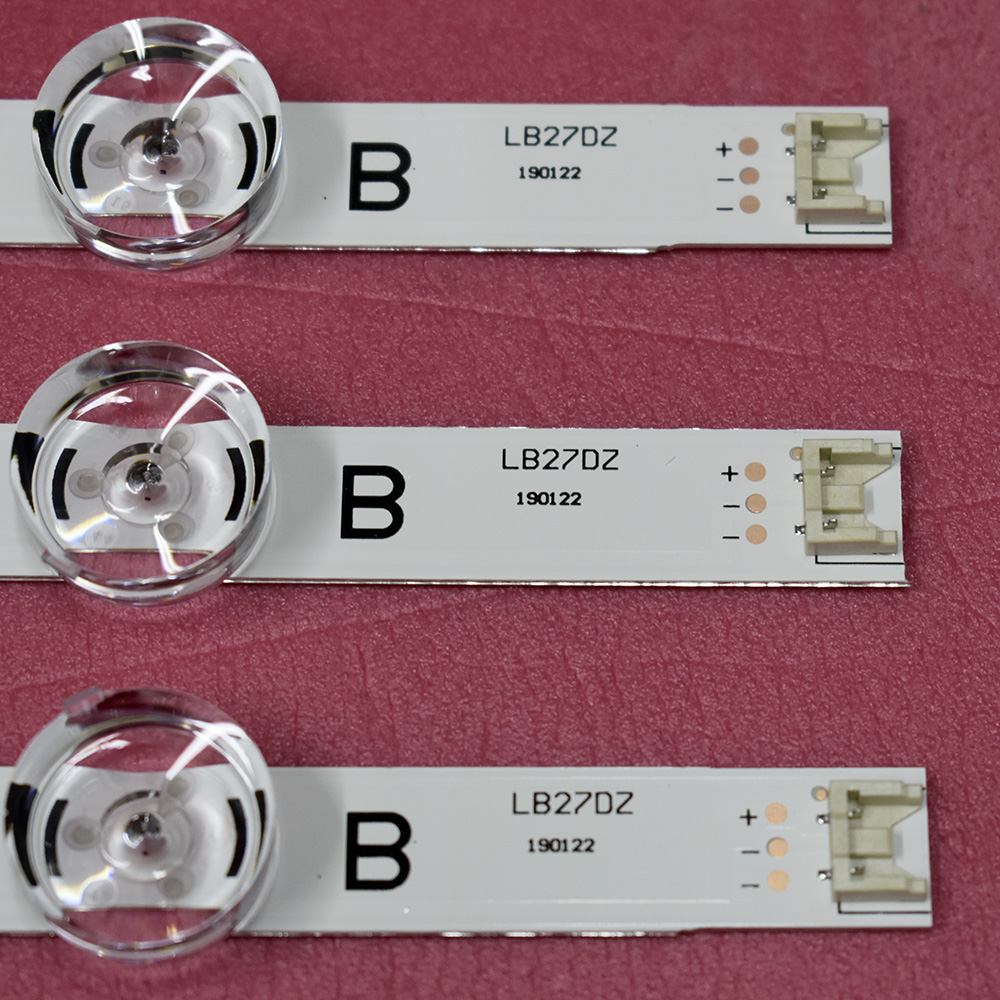

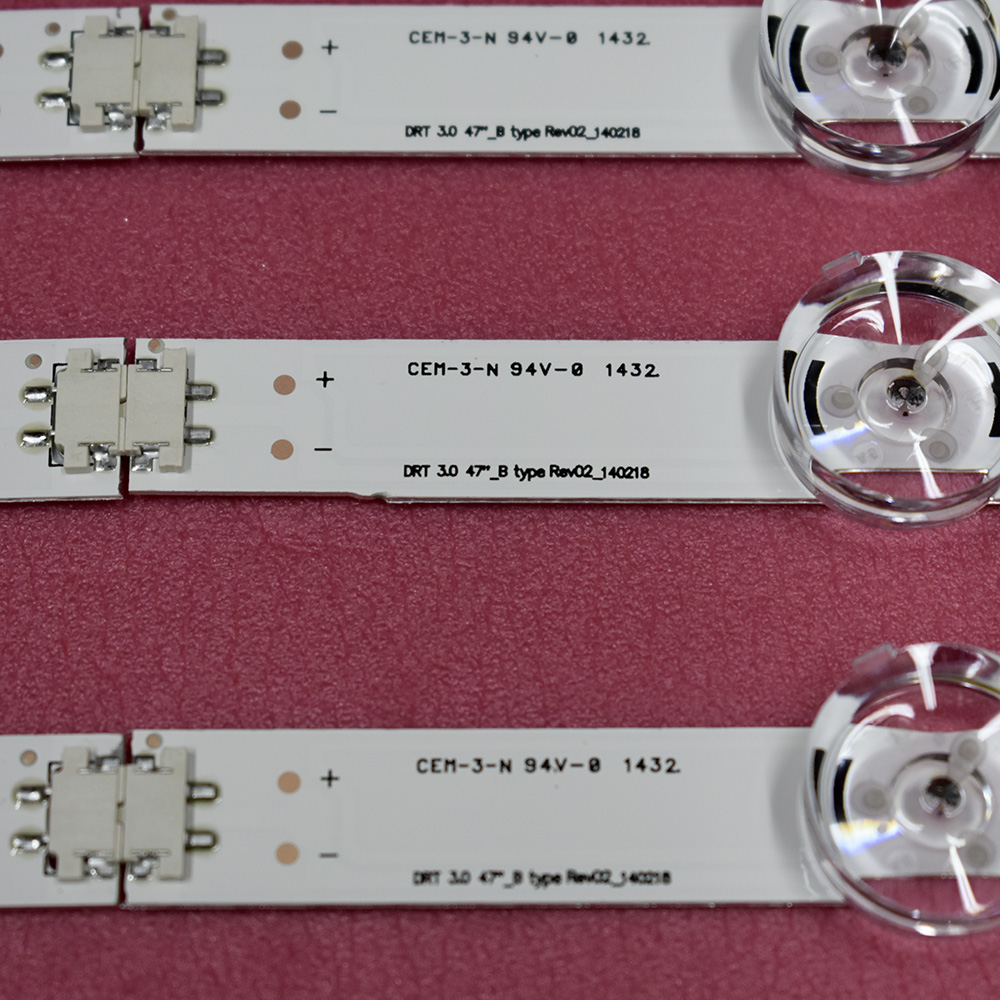

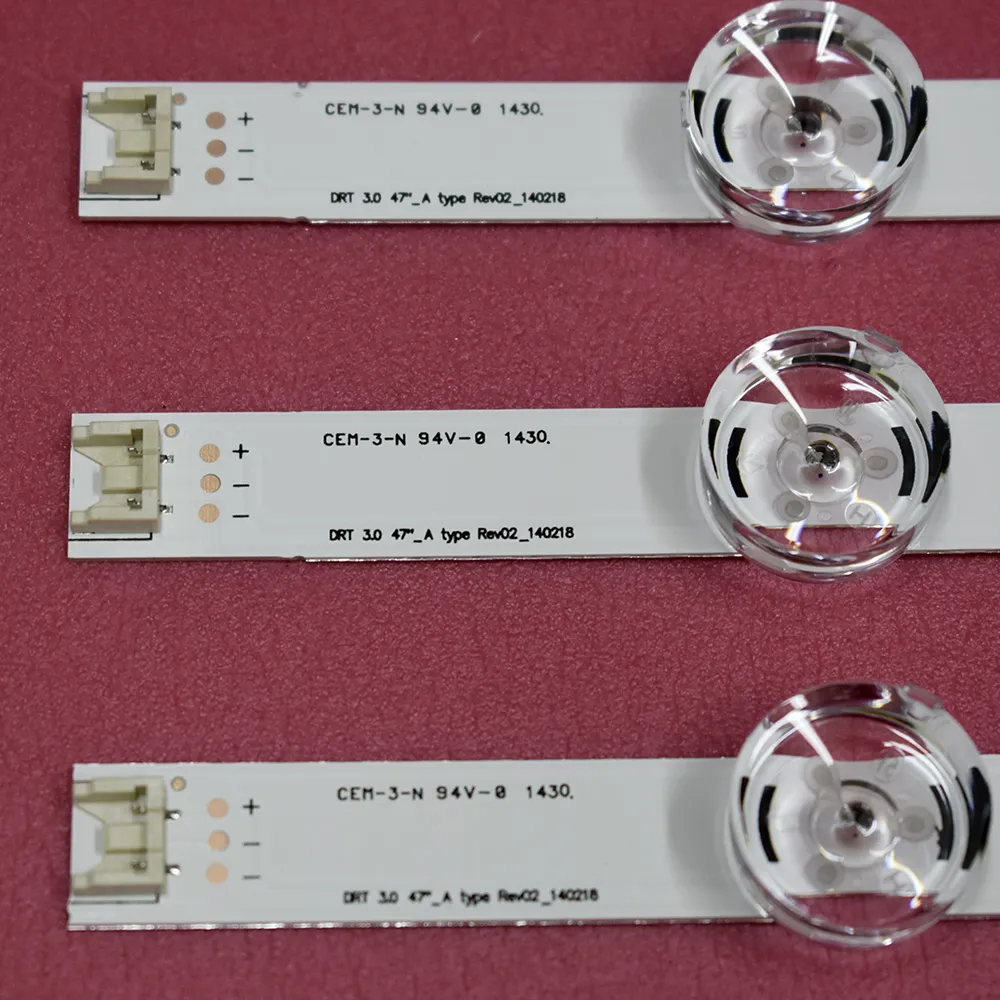

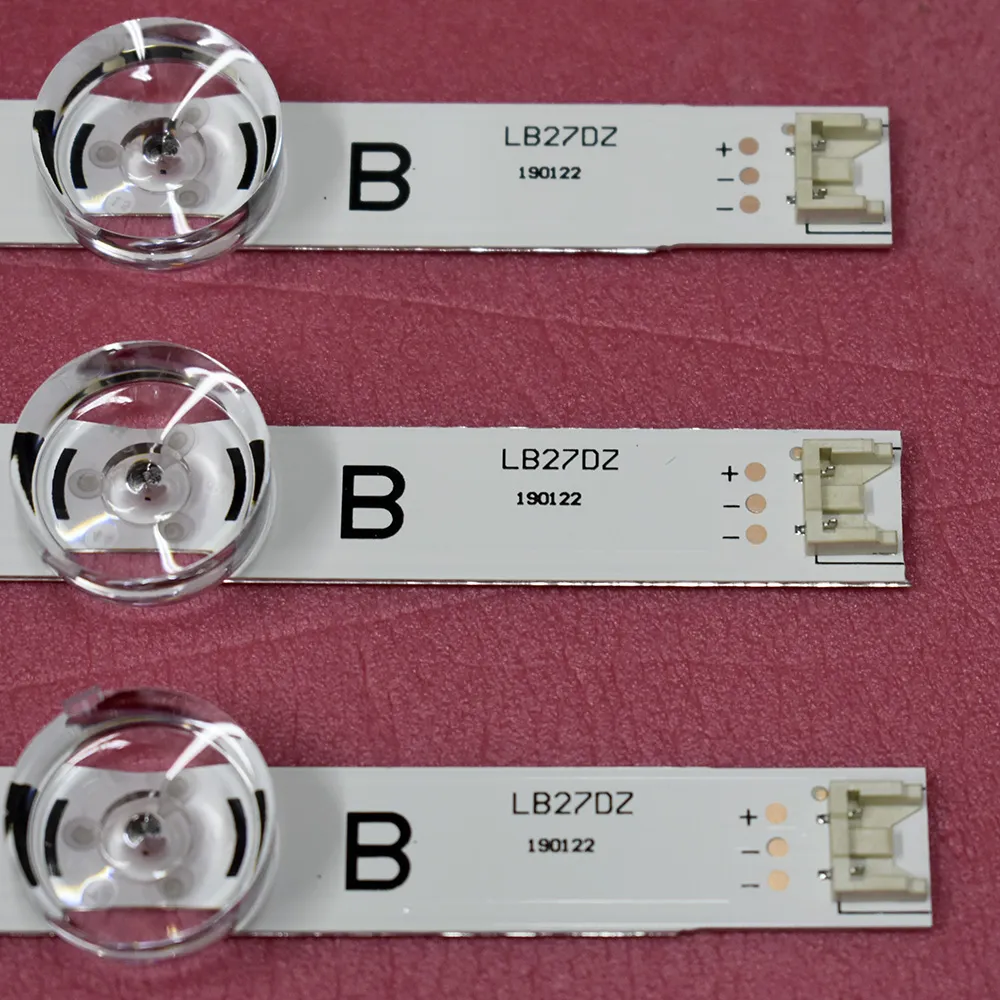

• Модель комплекта: LG Innotek DRT 3.0 47 A/B type (4 планки типа A + 4 планки типа B)
• Тип подсветки: LED, Edge LED (боковая)

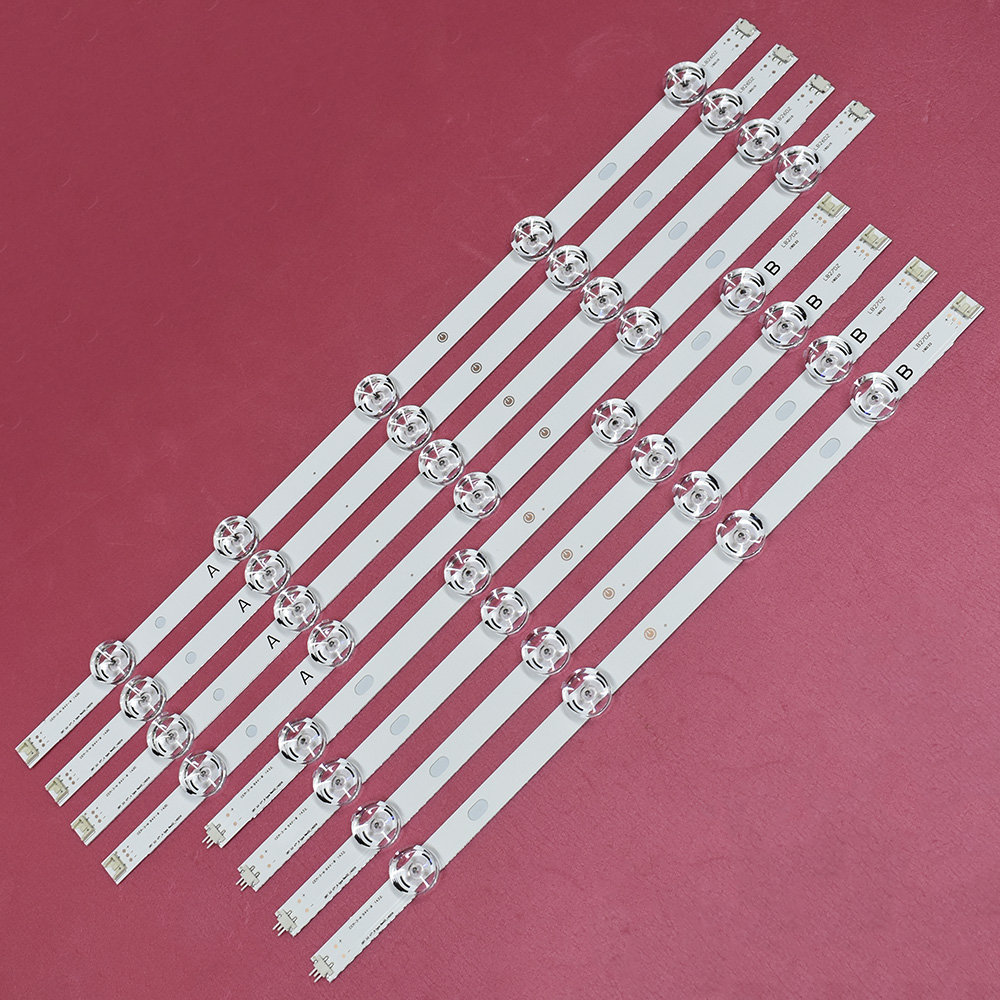

• Количество планок: 8 штук (4 A type + 4 B type)
• Длина планки типа A: $540\text{мм}$
• Длина планки типа B: $440\text{мм}$

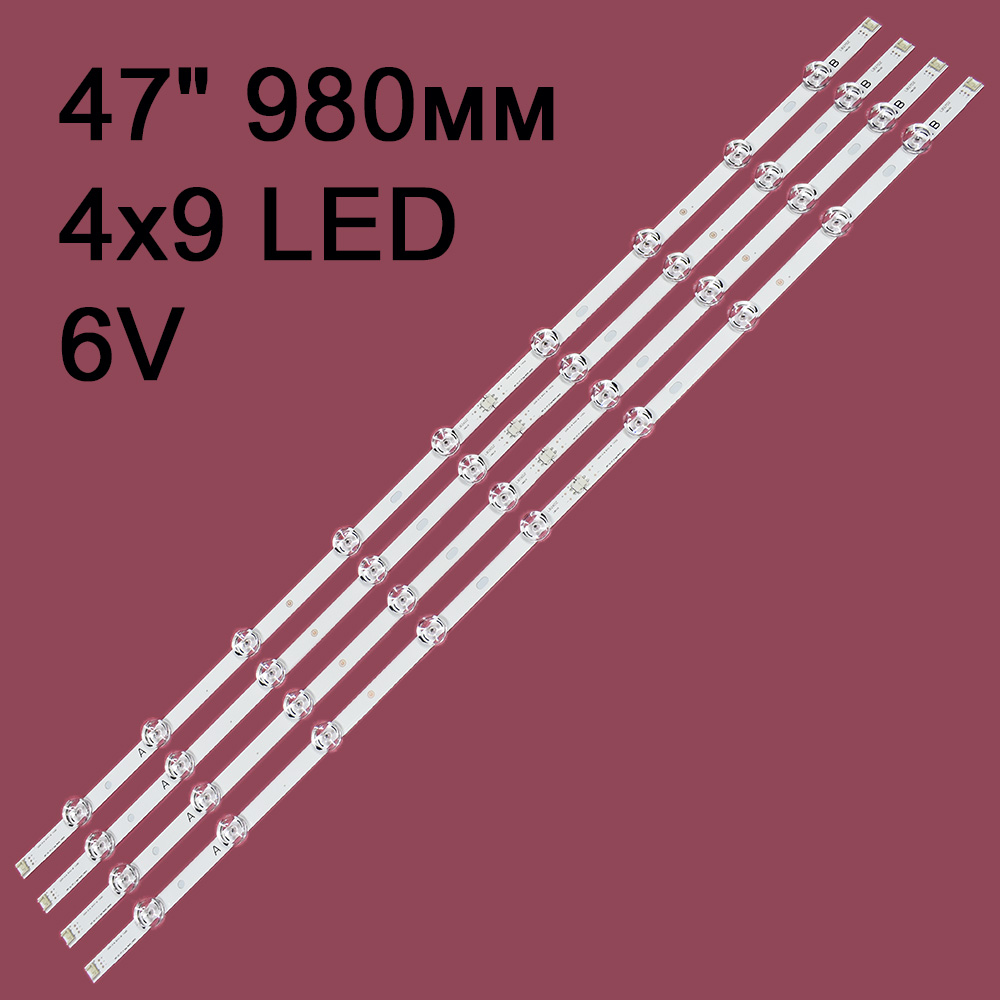

• Общая длина комплекта (A + B): $980\text{мм}$
• Количество светодиодов: 9 LED на планке (всего 72 LED)
• Напряжение одного светодиода: $6\text{В}$
• Расстояние между центрами линз: $90-113-115-113-113-115-113-90\text{мм}$
• Коннектор подключения: 2 pin
• Материал подложки: алюминий
• Тип рассеивающей линзы: DRT 3.0
• Ширина планки: $15\text{мм}$
• Диагональ телевизора: 47 дюймов
• Наличие термоскотча: да

Совместимость:

Комплект подходит для следующих моделей телевизоров LG:

• 47LB5500, 47LB550B, 47LB550U, 47LB550V
• 47LB551U, 47LB551V
• 47LB552U, 47LB552V
• 47LB5610, 47LB561B, 47LB561U, 47LB561V
• 47LB563U, 47LB563V
• 47LB565U, 47LB585V
• 47LB6200, 47LB620V
• 47LB626V, 47LB628V, 47LB629V
• 47LB630V, 47LB631V
• 47LB650V, 47LB652V, 47LB653V, 47LB656V
• 47LF550V, 47LF551C
• 47LF560V, 47LF5610, 47LF561V, 47LF562V, 47LF563V
• 47LF5800, 47LF5809, 47LF580N, 47LF580V
• 47LF620V, 47LF650V, 47LF6529, 47LF652V, 47LF653V
• 47LS35A5
• 47LW750H, 47LW760H
• 47LX320C, 47LX320H, 47LX330C, 47LX330H, 47LX530S
• 47LY310C, 47LY320C, 47LY330C, 47LY331C, 47LY345C
• 47LY540H, 47LY540S, 47LY541H
• 47LY750H, 47LY751H, 47LY760H, 47LY761H
• 47LB5700ZB, 47LB5700ZK, 47LB570BZB, 47LB570BZK
• 47LB570UZB, 47LB570UZJ, 47LB570UZK
• 47LB570VZB, 47LB570VZF, 47LB570VZJ, 47LB570VZK
• 47LB572UZP, 47LB572VZP
• 47LB5800ZM, 47LB580BZM, 47LB580UZM, 47LB580VZM
• 47LB580VZA, 47LB580UZB, 47LB580VZB, 47LB580VZD
• 47LB5820ZJ, 47LB582BZJ, 47LB582UZJ, 47LB582VZJ

Совместимые матрицы:

• LC470DUHFGP2
• LC470DUHFGP3
• LC470DUHFGP4
• LC470DUHFGP6
• LC470DUE FG A3
• LC470DUHFGA1
• LD470DUEFGB5

Взаимозаменяемые модели (аналоги):

• AGF78400901
• AGF78401001
• 6916L1715A
• 6916L1716A
• 6916L1948A
• 6916L1949A
• 6916L1961A
• 6916L1962A
• 6916L1780A
• 6916L1779A
• DRT 3.0 47

Особенности:

• Алюминиевая подложка обеспечивает эффективный теплоотвод, продлевая срок службы светодиодов.
• Конструкция Edge LED гарантирует равномерное освещение экрана при компактной толщине телевизора.
• Тип рассеивающей линзы DRT 3.0 улучшает качество изображения и снижает блики.
• Термоскотч в комплекте упрощает монтаж и улучшает теплопередачу.
• Комплект полностью готов к установке - не требует дополнительных компонентов.
• Оптимизирован для замены оригинальной подсветки в указанных моделях LG.
• Компактный коннектор 2 pin упрощает подключение к материнской плате телевизора.
• Обеспечивает яркость и цветопередачу, соответствующую заводским параметрам.

Дополнительная рекомендация:

Перед покупкой и установкой обязательно:

1. Сверьте маркировку на планках с оригинальной подсветкой вашего телевизора (A type / B type).
2. Проверьте количество светодиодов (должно быть 9 LED на каждой планке).
3. Убедитесь, что длины планок ($540\text{мм}$ для типа A и $440\text{мм}$ для типа B) совпадают с вашей текущей подсветкой.
4. Проверьте тип и расположение коннектора (2 pin) - он должен точно соответствовать разъёму в телевизоре.
5. Сопоставьте расстояние между центрами линз ($90-113-115-113-113-115-113-90\text{мм}$) с оригинальной планкой.
6. Перед монтажом отключите питание телевизора и дайте ему остыть это обеспечит безопасность работ.
7. Для точного подбора подсветки рекомендуется разобрать телевизор и посмотреть маркировку на существующей планке.
8. При установке обращайтесь с планками аккуратно, чтобы не повредить светодиоды и алюминиевую подложку.
9. Очистите посадочные места в телевизоре от пыли и загрязнений перед установкой новых планок.

Это позволит избежать ошибок при монтаже и обеспечит корректную работу телевизора после замены.
