Комплект подсветки LG Innotek 42 NDE Rev 0.3

Новинка

Комплект LED-подсветки LG Innotek 42" NDE Rev 0.3 - для телевизоров 42

Ищете надёжное решение для восстановления подсветки телевизора LG? Комплект LG Innotek 42" NDE Rev 0.3 - готовое решение для профессионального и самостоятельного ремонта. Планки встают в штатные места без доработки, термоскотч уже нанесён - можно сразу приступать к монтажу.

Что входит в комплект

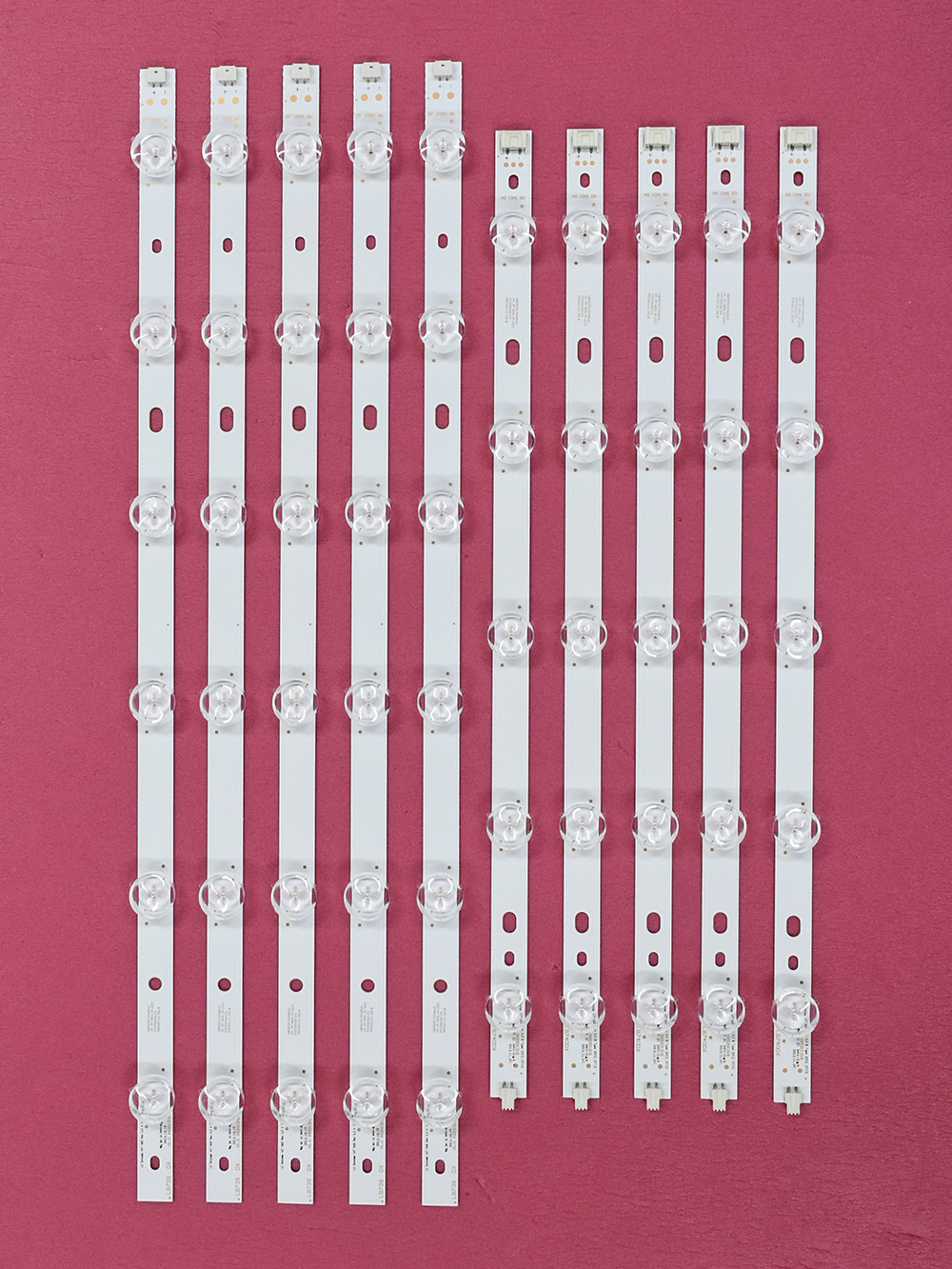

  • 10 планок: 5 планок типа A (длина 472 мм, по 6 светодиодов) + 5 планок типа B (длина 398 мм, по 5 светодиодов);
  • общее количество светодиодов - 55 шт. (30 на планках типа A + 25 на планках типа B);
  • общая длина составной секции (A + B) - 870 мм;
  • напряжение светодиода - 3 В;

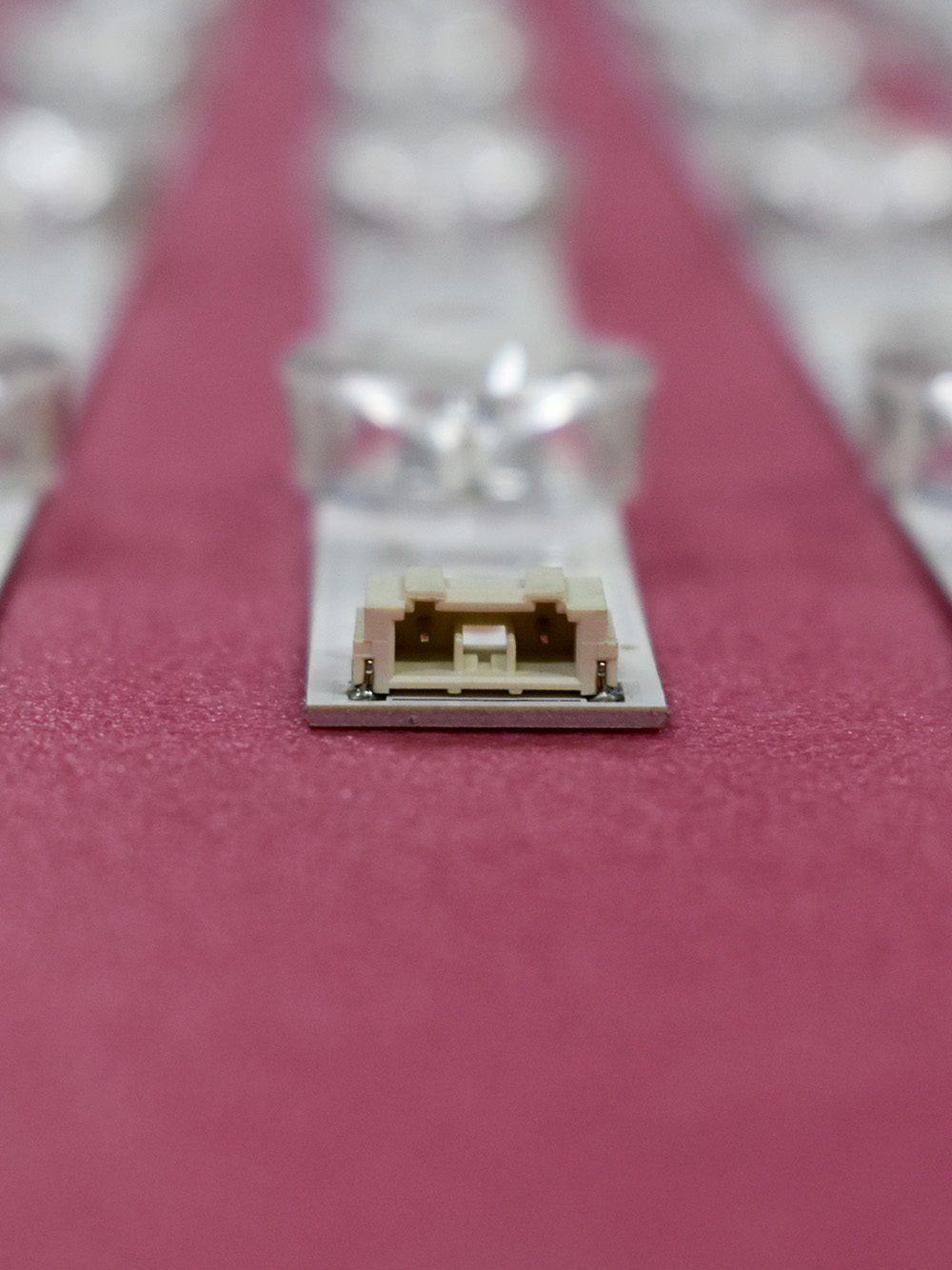

  • разъём - 2 pin;
  • диаметр линзы (рассеивателя) - 19 мм;
  • материал подложки - алюминий (эффективный теплоотвод);
  • термоскотч - уже нанесён на планки.

Ключевые преимущества

  • Установка без доработки. Планки рассчитаны под родные посадочные места - не нужно резать, гнуть или сверлить.
  • Равномерная яркость экрана. Точный шаг между светодиодами (85-80-78-75-73-75-75-78-80-85 мм) исключает тёмные полосы и локальные засветы - картинка получается однородной.
  • Стабильная работа. Напряжение 3 В соответствует заводским параметрам: исключены мерцание, самопроизвольные отключения и ошибки драйвера.
  • Долгий срок службы. Алюминиевая подложка снижает рабочую температуру светодиодов - ресурс подсветки заметно выше.
  • Полный комплект. В наборе сразу 10 планок нужных типов (5A + 5B) и термоскотч - ничего дополнительно докупать не нужно.

Совместимые матрицы

  • HC420DUN-SLCP1;
  • HC420DUN-SLCP1-11XX.

Поддерживаемые модели телевизоров

LG:
42LS315H-CA, 42LS3150-CA, 42LM3450, 42LS345T, 42LS345T-ZA,
42LN5100-CP, 42LS315H, 42LS341T, 42LS451T,
42LS3150, 42LS3450, 42LN5100.

Обратите внимание: даже если ваша модель ТВ есть в списке, подсветка может не подойти - производители нередко ставили разные версии планок на одну и ту же модель.

Взаимозаменяемые партномера

  • LG Innotek 42" NDE;

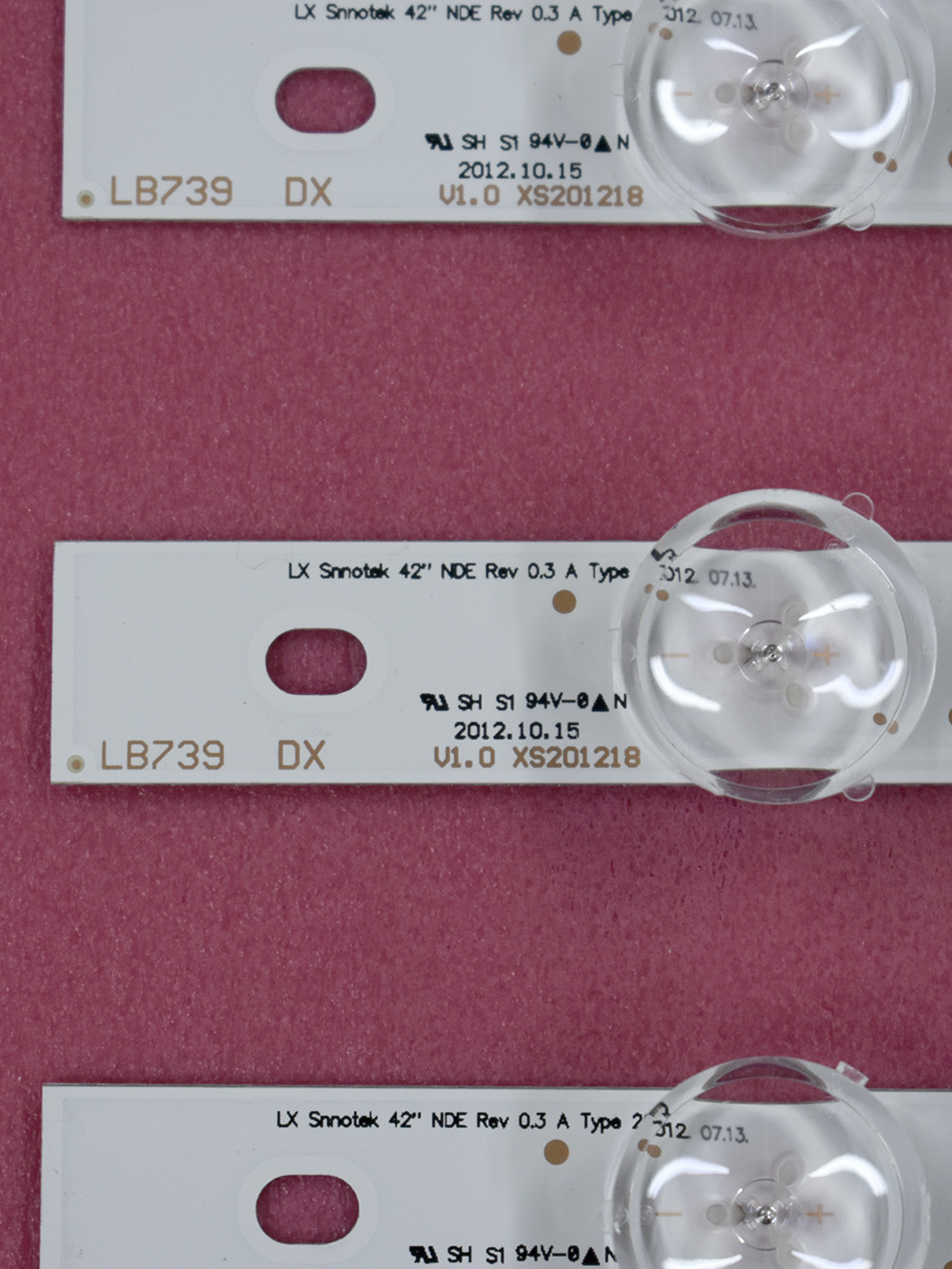

  • LG Innotek 42" NDE Rev 0.3 A Type (2012.07.13);

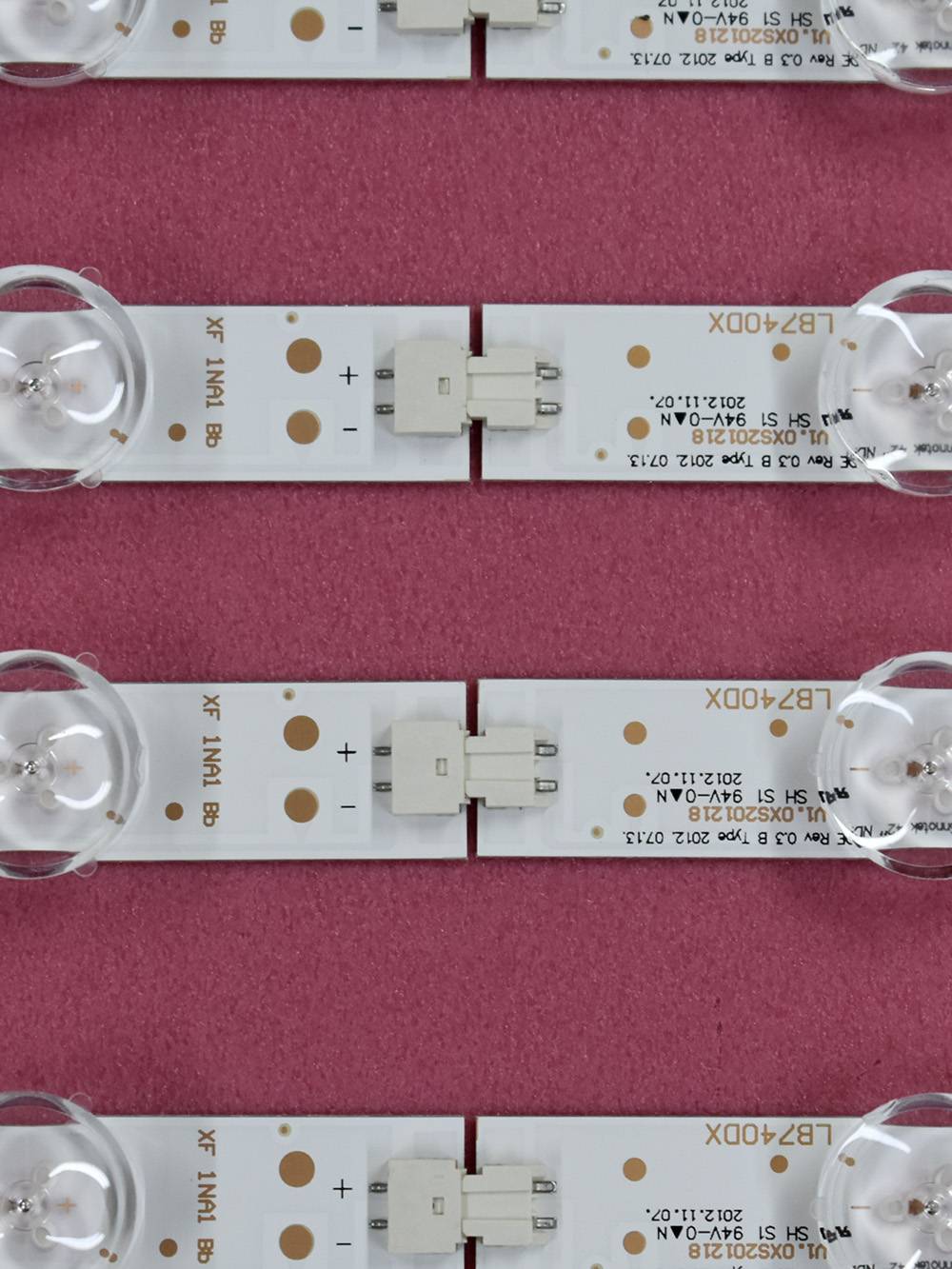

  • LG Innotek 42" NDE Rev 0.3 B Type (2012.07.13);
  • SVL420A60;
  • SVL420A60-A-TYPE-REV0.4-6-120704;
  • SVL420A60-B-TYPE-REV0.4-5-120704.

Критически важно перед заказом

Чтобы не ошибиться с выбором, обязательно разберите телевизор и сверьте старую планку по ключевым параметрам:

  • маркировка должна совпадать с LG Innotek 42" NDE Rev 0.3 либо одним из взаимозаменяемых партномеров;
  • тип планки (A или B) и количество светодиодов (6 или 5) должны строго соответствовать - планки разных типов не взаимозаменяемы;
  • напряжение - 3 В (версии на 6 В несовместимы);
  • длина планок - 472 мм (тип A) и 398 мм (тип B);
  • диаметр линзы - 19 мм;
  • шаг между светодиодами должен соответствовать указанному диапазону.

Например, встречаются внешне похожие планки с другим количеством светодиодов, шагом или разъёмом - они не подойдут по электрической схеме и/или габаритам.

Если сомневаетесь - загрузите в чат фото маркировки снятой планки: мы точно подскажем, подойдёт ли этот комплект.

Рекомендации по установке

  • Перед финальной сборкой выполните тестовый запуск без корпуса - так сразу будет видно, если есть мерцание, неравномерная засветка или проблемы с контактом.
  • Следите, чтобы шлейф не был пережат - это одна из самых частых причин нестабильной работы подсветки.
  • Поскольку термоскотч уже нанесён, аккуратно позиционируйте планки и плотно прижимайте их к корпусу - это обеспечит надёжный контакт и эффективный теплоотвод.
  • При необходимости дополнительно зафиксируйте разъём: это исключит его отсоединение из-за вибраций.
  • Не перетягивайте крепёжные элементы - даже прочные планки могут повредиться при чрезмерном усилии.

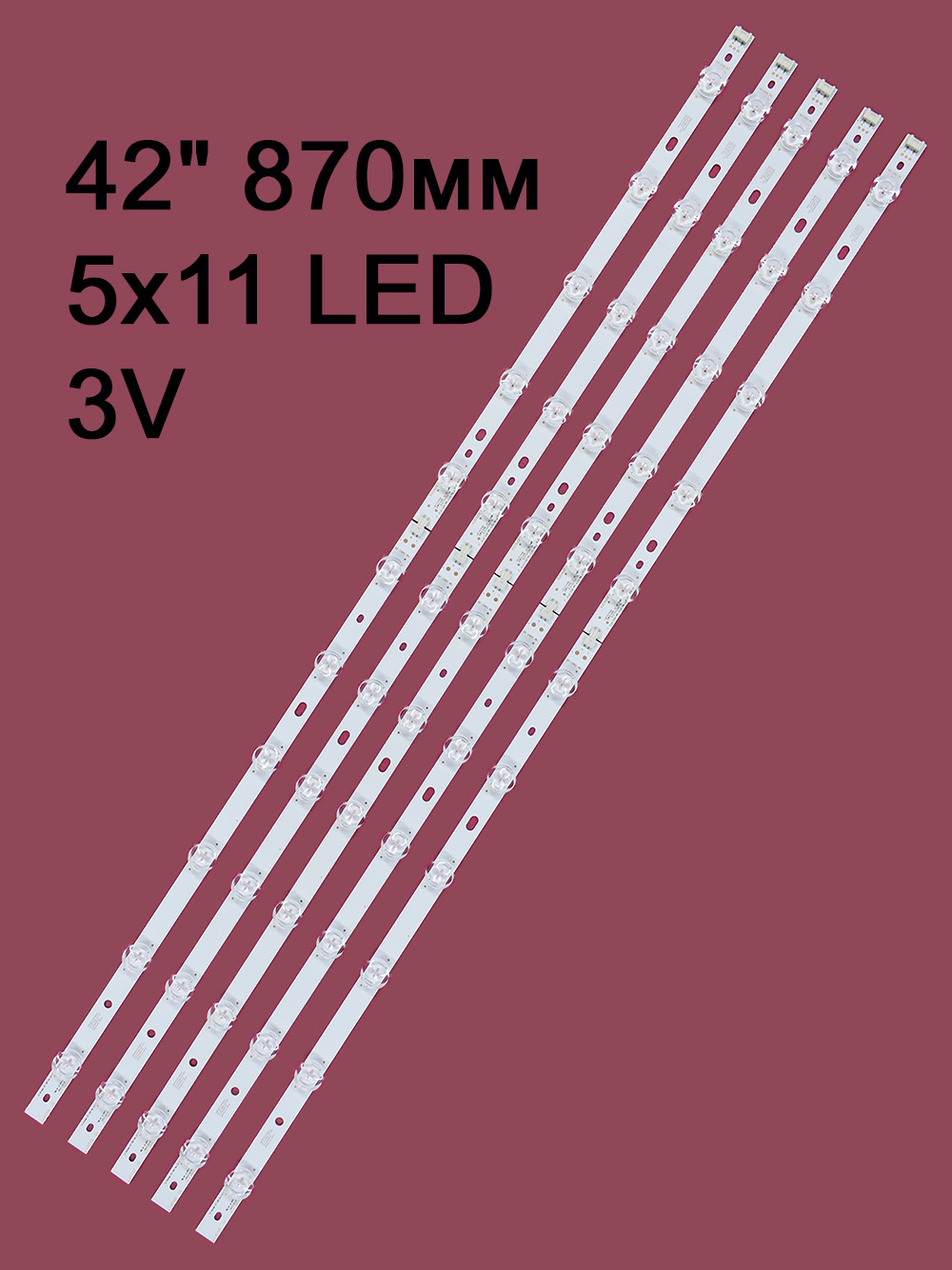

Диагональ экрана, дюймы: 42
Количество светодиодов: 5x11
Тип подсветки: Direct LED (задняя)
Длина линейки: 870 мм
Напряжение диода: 3V
Основание: Алюминий
Комплект: 5 планок (Составные)
Термоскотч: Есть
Комментарий: D414
Вес: 0.1 кг
Длина: 50 см
Ширина: 5 см
Высота: 5 см
