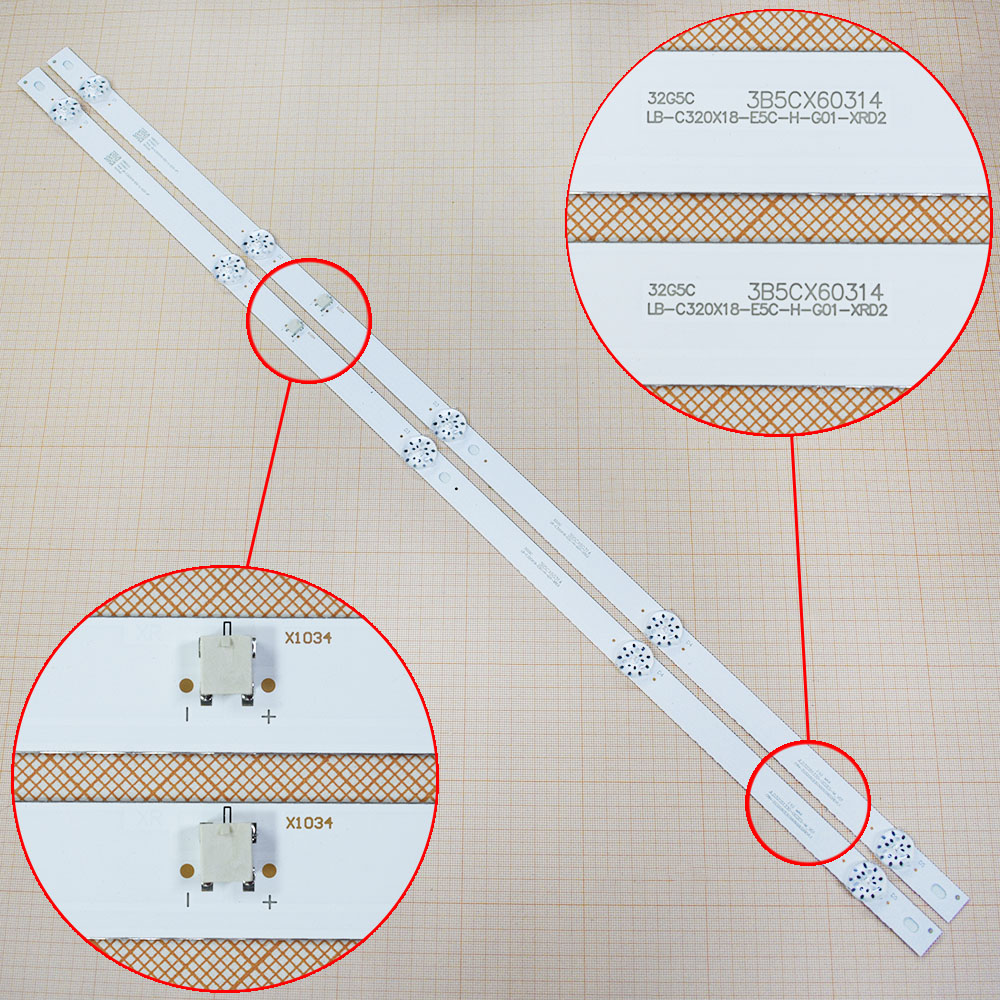

Комплект подсветки LB-C320X18-E5C-H-G01

Комплект подсветки LB-C320X18-E5C-H-G01

Технические характеристики:

• Длина планки: 598 мм
• Напряжение светодиодов: 3В
• Расстояние между центрами линз: 130-134-134-130 мм
• Материал подложки: алюминий

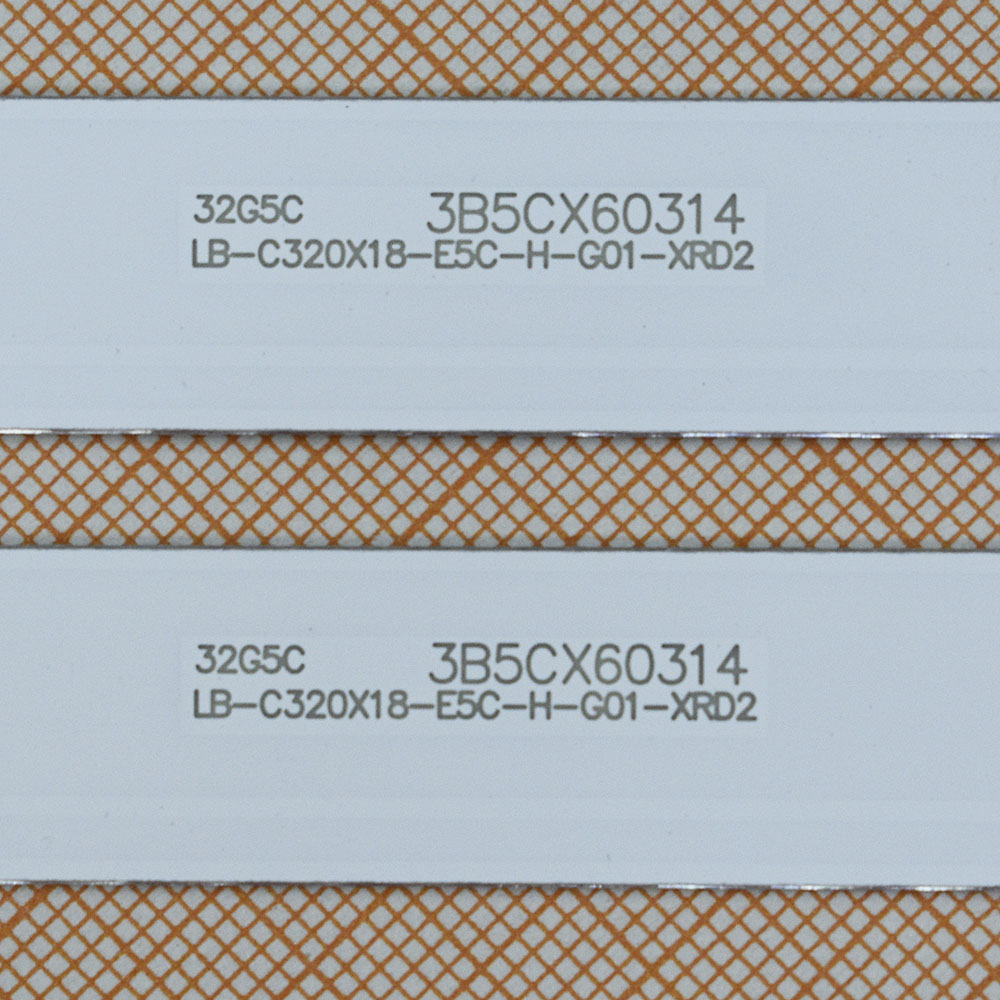

Дополнительные маркировки:

• LB-C320X18-E5C-H-G01-XRD2
• MS-L2487 V1
• CRH-ZG32G5CE30300502832REV1.1
• JL.D32051330-002ES-M_V01

Совместимые маркировки:

• CRH-ZG32G5CE30300502832REV1.1
• 32G5C LB-C320X18-E5C-H-G01-X1
• 32G5C LB-C320X18-E5C-S-G01-XRD1
• 32G5C LB-C320X18-E5C-H-G01-XRD2
• CRH-ZG32G5CE30300502832REV1.2
• MS-L3121
• MS-L4899
• JL.D32051330-002ES-M
• JL.D32051330-002HS-M V01
• MS-L4653
• lb-c320-g5c-b-5-12-x3

Совместимость по производителям:

• DEXP: H32D7200C, H32F7100C, H32G8000C, H32G8000C/G, H32H8001C, H32H8051C, H32H8051C/G, F32F8000C, A321
• ECON: EX-32HS003B, EX-32HS009B, EX-32HT003B, EX-32HT006B
• FUSION: FLTV-32AS310, FLTV-32C110T
• HARPER: 32R777T
• HARTENS: HTY-32HDR06B-HC22, HTS-32HDR11B-HC24
• HYUNDAI: H-LED32BS5001, H-LED32BS5003, H-LED32ES5001, H-LED32ES5008, H-LED32FS5001, Н-LED32BS5008
• Kunft: K4117H32H
• RCA: X32sm
• STARWIND: SW-LED32BG200, SW-LED32BG202, SW-LED32SB303, SW-LED32SG300
• SUPRA: STV-LC32LT0020W, STV-LC32LT0075W
• SUNWind: SUN-LED32XB200
• UNITED: LED32HS61
• Yasin: 32G11
• Bravia LED-32 G5000
• CHIQ CHANGHONG L32H4

Инструкция по установке:

Подготовка к монтажу:

• Отключите телевизор от сети
• Подготовьте необходимые инструменты
• Обеспечьте хорошее освещение рабочего места

Процесс установки:

1. Демонтируйте заднюю крышку телевизора
2. Аккуратно извлеките старую подсветку
3. Очистите посадочные места от пыли и загрязнений
4. Установите новые планки подсветки согласно заводской схеме
5. Проверьте правильность расположения светодиодов
6. Убедитесь в отсутствии перекосов и зазоров

Подключение:

• Подсоедините все электрические контакты
• Проверьте надежность фиксации разъемов
• Убедитесь в отсутствии замыканий
• Проверьте целостность термоскотча (если имеется)

Тестирование:

• Подключите телевизор к электросети
• Включите устройство
• Проверьте равномерность подсветки по всему экрану
• Оцените работу при разных уровнях яркости
• Проверьте отсутствие засветов и затемнений

Важные рекомендации:

• Соблюдайте осторожность при монтаже
• Проверяйте правильность полярности подключения
• Контролируйте равномерность зазора между подсветкой и матрицей
• При отсутствии термоскотча используйте рекомендованные материалы для крепления

Гарантийные условия:

• Перед установкой проверьте комплект на целостность
• При обнаружении дефектов не используйте подсветку
• В случае сомнений обратитесь к квалифицированным специалистам
