Комплект подсветки JL.D32061330-004AS-M

Комплект светодиодной подсветки JL.D32061330-004AS-M

Верните телевизору первозданную яркость и чёткость изображения - замените неисправную подсветку комплектом JL.D32061330-004AS-M. Равномерное освещение экрана без засветов и тёмных участков без замены матрицы. Оптимальное решение для 32-дюймовых телевизоров популярных брендов.

Что входит в комплект

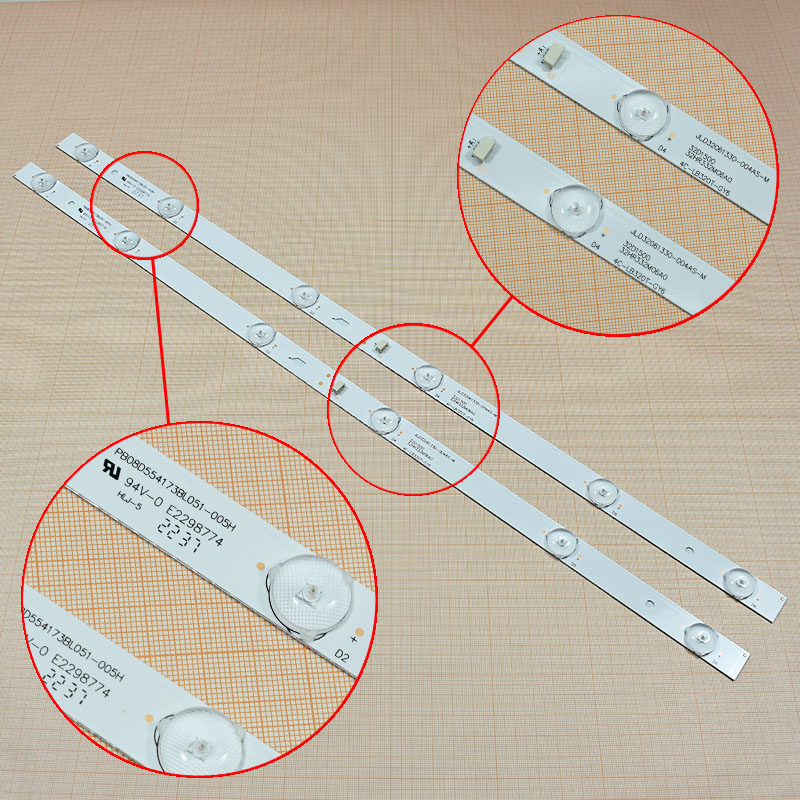

2 светодиодные планки на алюминиевой подложке с предустановленным термоскотчем - полная замена старой подсветки.

Основные характеристики

• Диагональ телевизора: 32 дюйма.
• Тип подсветки: Direct LED (задняя).
• Количество планок: 2 шт.
• Длина планки: 554-555 мм.
• Количество светодиодов на планке: 6 LED (всего 12 LED в комплекте).
• Напряжение светодиода: 3 В (общее напряжение комплекта - 18 В).
• Материал подложки: алюминий (обеспечивает эффективный теплоотвод).

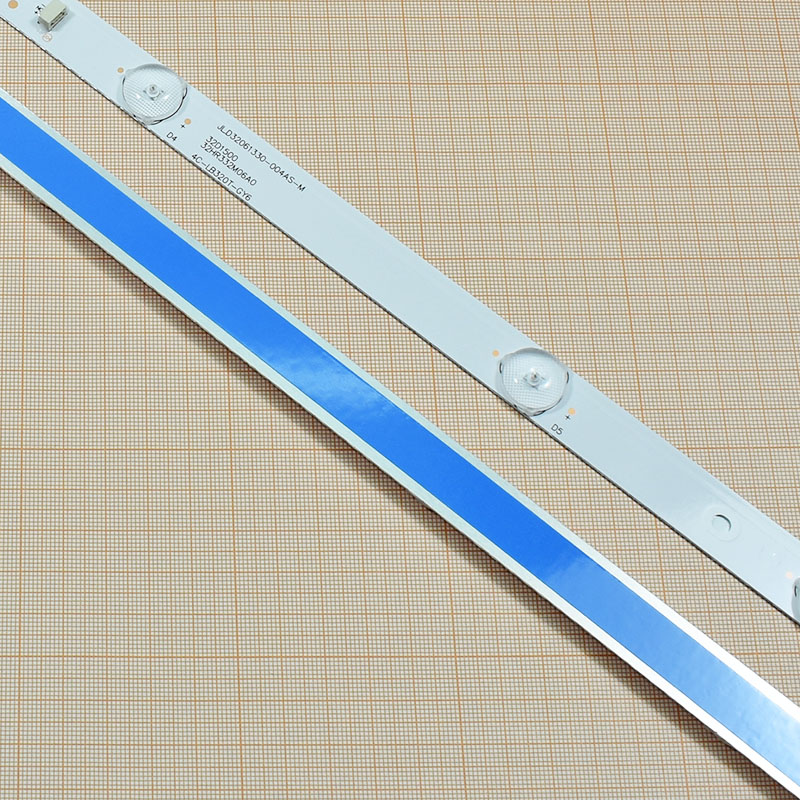

• Наличие термоскотча: есть (предустановлен на планках).

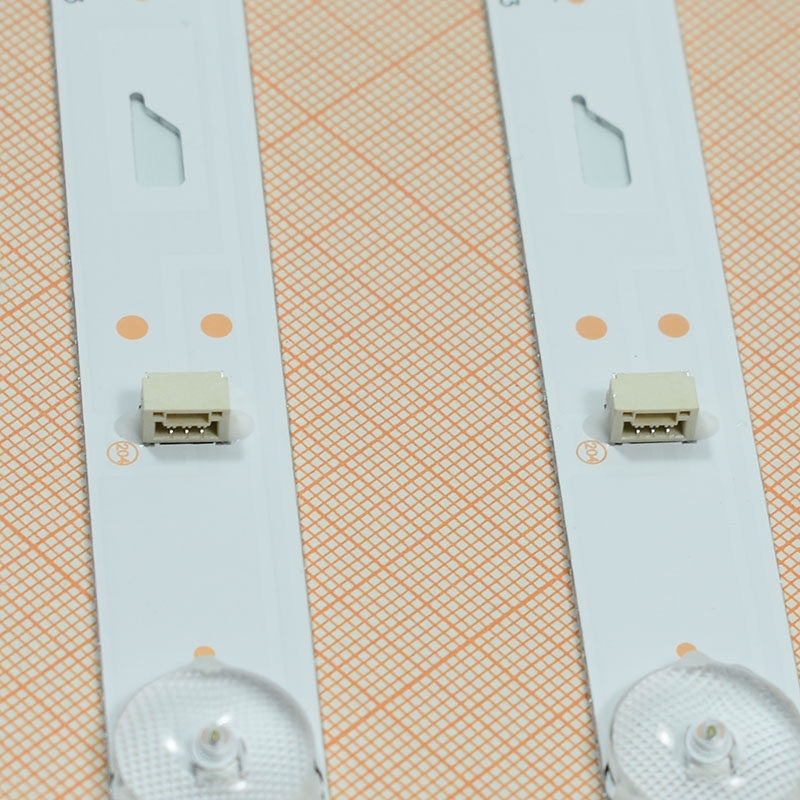

• Коннектор подключения: 3 pin.
• Расстояния между центрами линз: 85-120-96-120-85 мм.

Совместимые модели телевизоров

• Daewoo: L32R640CTE, L32S645VTE;
• Erisson: 32LES16, 32LES77T2, 32LET41T2;
• Frestec: 32HP100;
• Haier: LE32B750, LED32B750;
• Insignia: NS-32DR310NA17, NS-32D311NA17;
• Liberton: D-LED 3216 DBT2;
• Panasonic: TH32D400C, TH32D500C;
• TCL: H32B3913, L32E9600, LE32D99;
• Telefunken: TF-LED32S17T2, TF-LED32S20T2;
• Thomson: 32HC3101, 32HB3104, 32HB3105, 32HC3106, 32HS3013, T32D16DH-01B, T32D19DHS-01B, T32D15DH-01B.

Как убедиться, что подсветка подойдёт вашему телевизору

Перед заказом сравните новую подсветку с установленной у вас:

1. Длина планки. Должна находиться в диапазоне 554-555 мм.
2. Количество светодиодов. На каждой планке должно быть 6 LED.
3. Напряжение светодиодов. Убедитесь, что напряжение соответствует 3 В.
4. Материал подложки. Проверьте, что старая подсветка установлена на алюминиевой основе.
5. Тип разъёма. Убедитесь, что у вас 3-контактный коннектор (3 pin).
6. Наличие термоскотча. В данном комплекте термоскотч предустановлен - убедитесь, что это соответствует вашей старой подсветке.
7. Расположение линз. Проверьте последовательность расстояний между центрами линз: 85-120-96-120-85 мм.

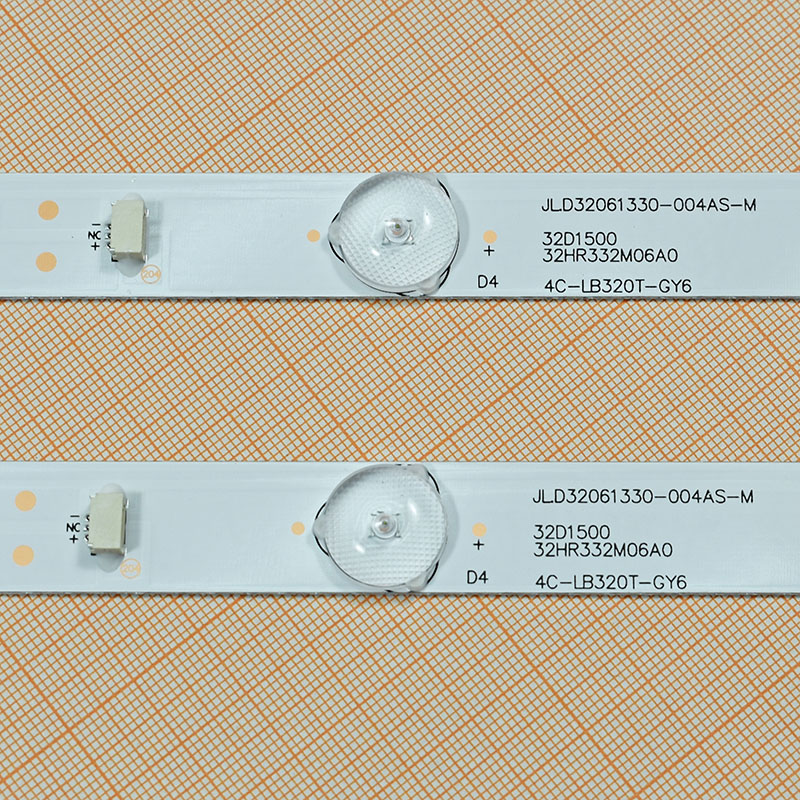

8. Маркировка. Сверьте маркировку старой подсветки с JL.D32061330-004AS-M.

Важные рекомендации по установке

1. Разберите телевизор. Для точного подбора подсветки обязательно разберите телевизор и посмотрите маркировку старой подсветки.
2. Аккуратность при монтаже. Избегайте чрезмерного изгиба планок - это может повредить светодиоды и соединения.
3. Очистка посадочных мест. Перед установкой удалите остатки старого термоскотча и загрязнения с поверхностей, куда будут монтироваться планки.
4. Правильная ориентация. Установите планки в соответствии с их расположением в телевизоре - не перепутайте верх и низ.
5. Проверка подключения. Перед окончательной сборкой проверьте работу подсветки, подключив телевизор к сети.
6. Фиксация планок. Убедитесь, что планки надёжно закреплены и не смещаются при сборке корпуса. Используйте предустановленный термоскотч для фиксации.
7. Поэтапное тестирование. Подключайте и проверяйте планки поочерёдно - так вы быстрее обнаружите возможный брак или ошибку монтажа.
8. Соблюдение полярности. При подключении убедитесь, что полярность соответствует оригинальной схеме.

Важно! На одну модель телевизора могут устанавливаться разные варианты подсветки. Перед покупкой обязательно сверяйте параметры старой детали с характеристиками этого комплекта. Если вы не уверены в совместимости или не имеете опыта ремонта техники, рекомендуем обратиться к квалифицированному специалисту сервисного центра.

Закажите комплект подсветки JL.D32061330-004AS-M - и наслаждайтесь ярким, чётким и равномерным изображением на вашем 32-дюймовом телевизоре!
