Комплект подсветки DLED39.5MXY 3X8 0004

Комплект светодиодной подсветки DLED39.5MXY 3X8 0004

Верните телевизору яркое и равномерное изображение - замените неисправную подсветку комплектом DLED39.5MXY 3X8 0004. Равномерное освещение экрана без засветов и тёмных участков без замены матрицы. Специально разработан для 40-дюймовых телевизоров популярных брендов.

Что входит в комплект

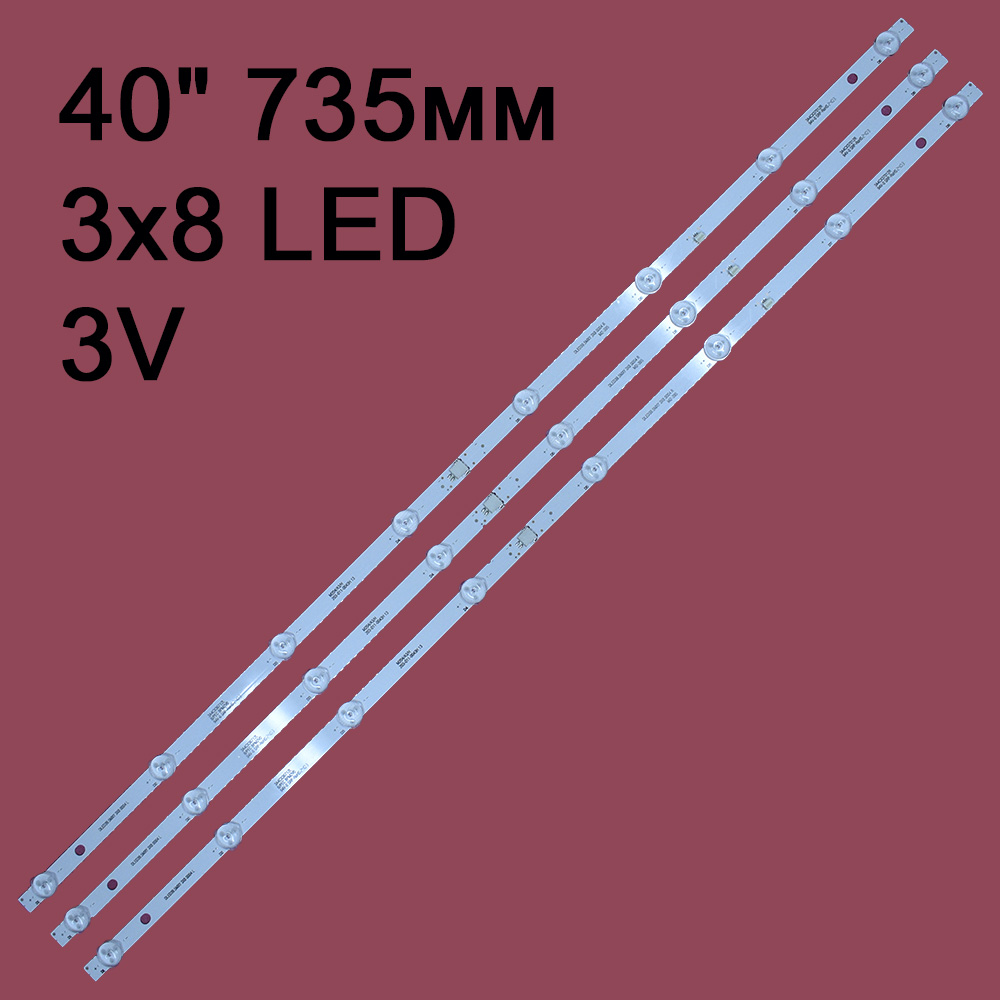

3 светодиодные планки на алюминиевой подложке - полная замена старой подсветки.

Основные характеристики

• Диагональ телевизора: 40 дюймов.
• Тип подсветки: Direct LED (задняя).
• Количество планок: 3 шт.
• Длина планки: 735 мм.
• Ширина планки: уточняется у производителя.
• Количество светодиодов на планке: 8 LED (всего 24 LED в комплекте).
• Напряжение светодиода: 3 В (общее напряжение комплекта - 24 В).
• Материал подложки: алюминий.
• Наличие термоскотча: есть.

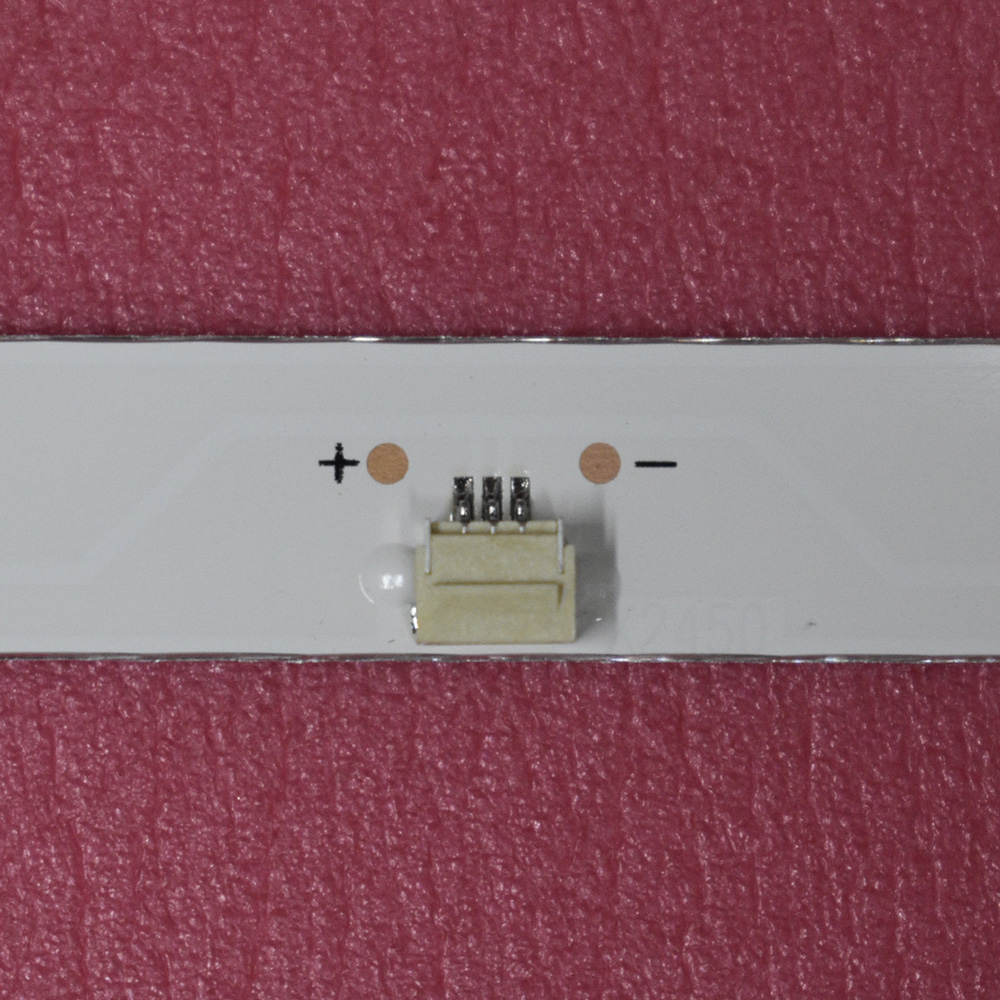

• Коннектор подключения: 3 pin.
• Расстояния между центрами линз: 103-106-97-84-97-106-103 мм.
• Совместимые матрицы: V400HJ6-PE1.

Совместимые модели телевизоров

• Bravis: LE40DF5502;
• DEXP: F40D7100M, F40F7000M/W;
• Ergo: LE40CT5530AK, LE40CT5030AK, LE40DF5502;
• Prestigio: PTV40DS00Y_BK_CIS, PTV40DN00Y_BK_CIS;
• Polaroid: 40GSR3000FC, 40GSR3000FB, A40FM2B;
• Rubin: RB-40D5FT2C;
• Saturn: LED40HD500U, LED40500U;
• Soundmax: SM-LED40M03;
• Telefunken: TF-LED40S03T2, TF-LED40S04T2S, TF-LED40S05T2S;
• TD Systems: K40DLM7F, K40DLM7H;
• Blux: 40BXFHDLED, 40BXSM.

Аналоги для подбора

• M2-395;
• M200/A4/H;
• 203-011-0043H;
• DLED39MXY 3X8 0004;
• JH-385LB-3x8-JY.

Как убедиться, что подсветка подойдёт вашему телевизору

Перед заказом сравните новую подсветку с установленной у вас:

1. Длина планки. Должна находиться в диапазоне 735 мм.
2. Количество светодиодов. На каждой планке должно быть 8 LED.
3. Напряжение светодиодов. Убедитесь, что напряжение соответствует 3 В.
4. Материал подложки. Проверьте, что старая подсветка установлена на алюминиевой основе.
5. Тип разъёма. Убедитесь, что у вас 3-контактный коннектор (3 pin).
6. Наличие термоскотча. В данном комплекте термоскотч предусмотрен - убедитесь, что это соответствует вашей старой подсветке.

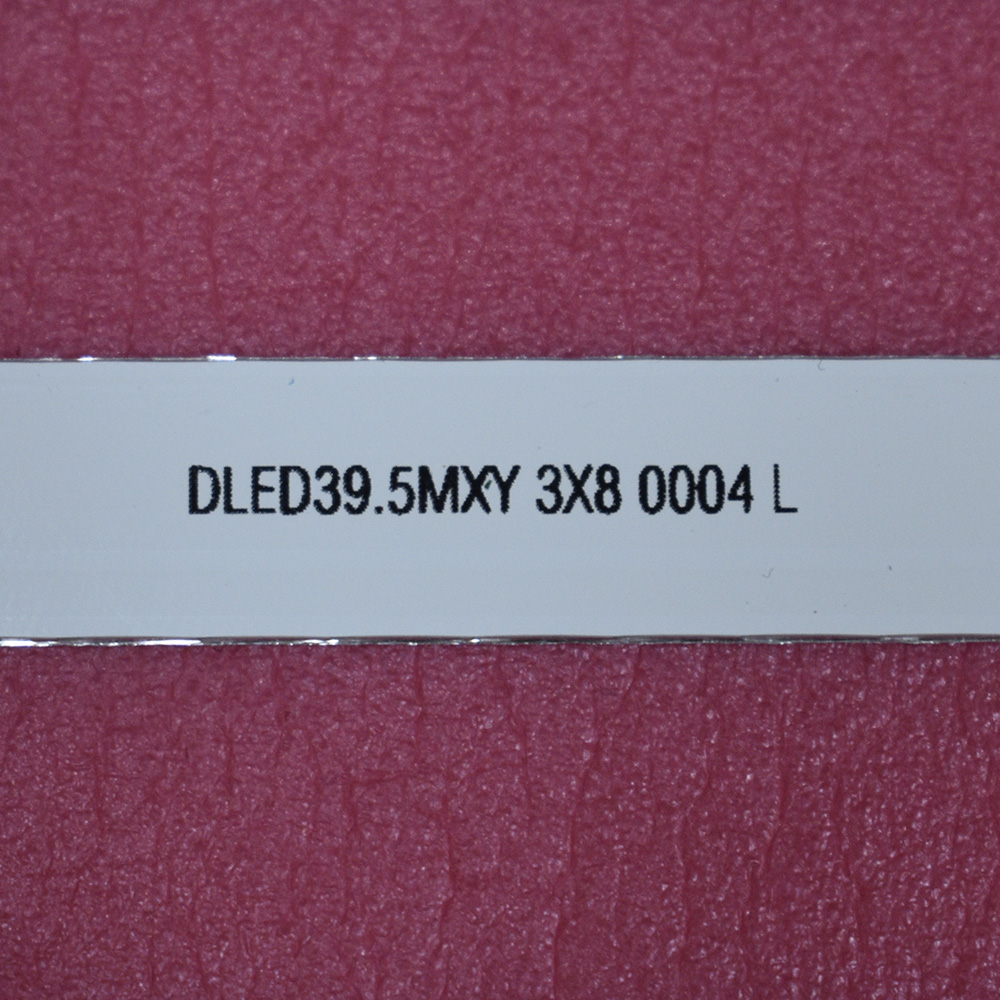

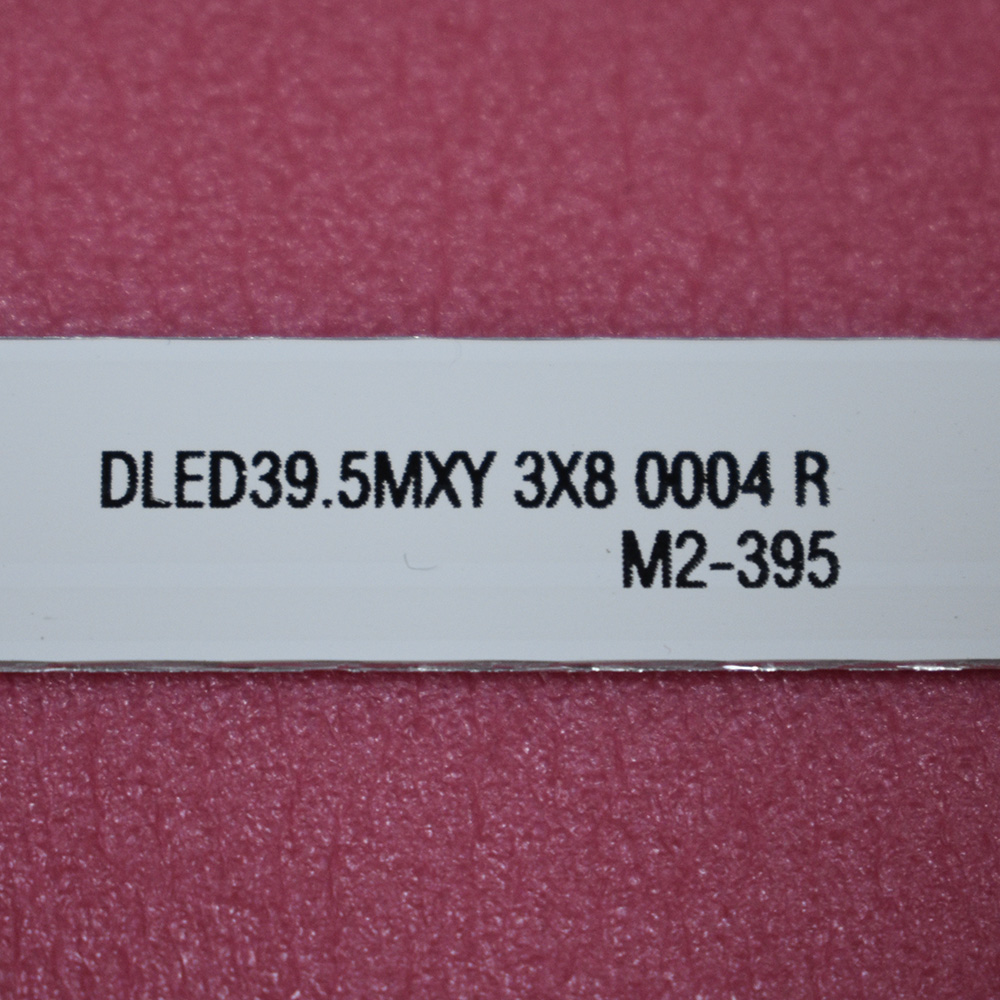

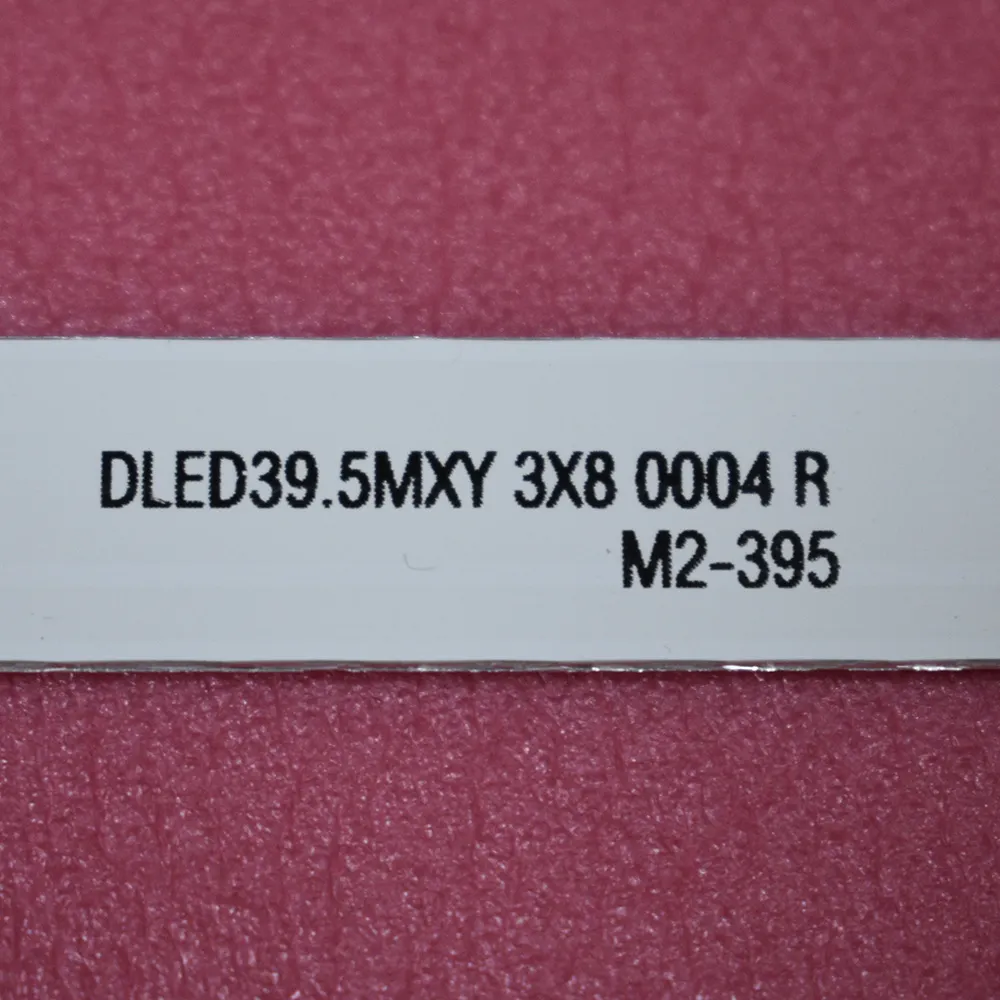

7. Маркировка. Сверьте маркировку старой подсветки с DLED39.5MXY 3X8 0004 или одним из аналогов из списка.
8. Расположение линз. Проверьте последовательность расстояний между центрами линз: 103-106-97-84-97-106-103 мм.
9. Совместимость с матрицей. Убедитесь, что в вашем телевизоре установлена матрица V400HJ6-PE1 (или совместимая).

Важные рекомендации по установке

1. Разберите телевизор. Для точного подбора подсветки обязательно разберите телевизор и посмотрите маркировку старой подсветки.
2. Аккуратность при монтаже. Избегайте чрезмерного изгиба планок - это может повредить светодиоды и соединения.
3. Очистка посадочных мест. Перед установкой удалите остатки старого термоскотча и загрязнения с поверхностей, куда будут монтироваться планки.
4. Правильная ориентация. Установите планки в соответствии с их расположением в телевизоре - не перепутайте верх и низ.
5. Проверка подключения. Перед окончательной сборкой проверьте работу подсветки, подключив телевизор к сети.
6. Фиксация планок. Убедитесь, что планки надёжно закреплены и не смещаются при сборке корпуса. Используйте термоскотч из комплекта для фиксации.
7. Поэтапное тестирование. Подключайте и проверяйте планки поочерёдно - так вы быстрее обнаружите возможный брак или ошибку монтажа.

Важно! На одну модель телевизора могут устанавливаться разные варианты подсветки. Перед покупкой обязательно сверяйте параметры старой детали с характеристиками этого комплекта. Если вы не уверены в совместимости или не имеете опыта ремонта техники, рекомендуем обратиться к специалисту.

Закажите комплект подсветки DLED39.5MXY 3X8 0004 - и наслаждайтесь ярким, чётким и равномерным изображением на вашем телевизоре!
