Комплект подсветки D3GE-320SM0-R2

Комплект светодиодной подсветки D3GE-320SM0-R2

Верните телевизору яркость и чёткость изображения - замените неисправную подсветку комплектом D3GE-320SM0-R2. Равномерное освещение экрана без засветов и тёмных участков без замены матрицы. Специально разработан для 32-дюймовых телевизоров Samsung и других брендов.

Что входит в комплект

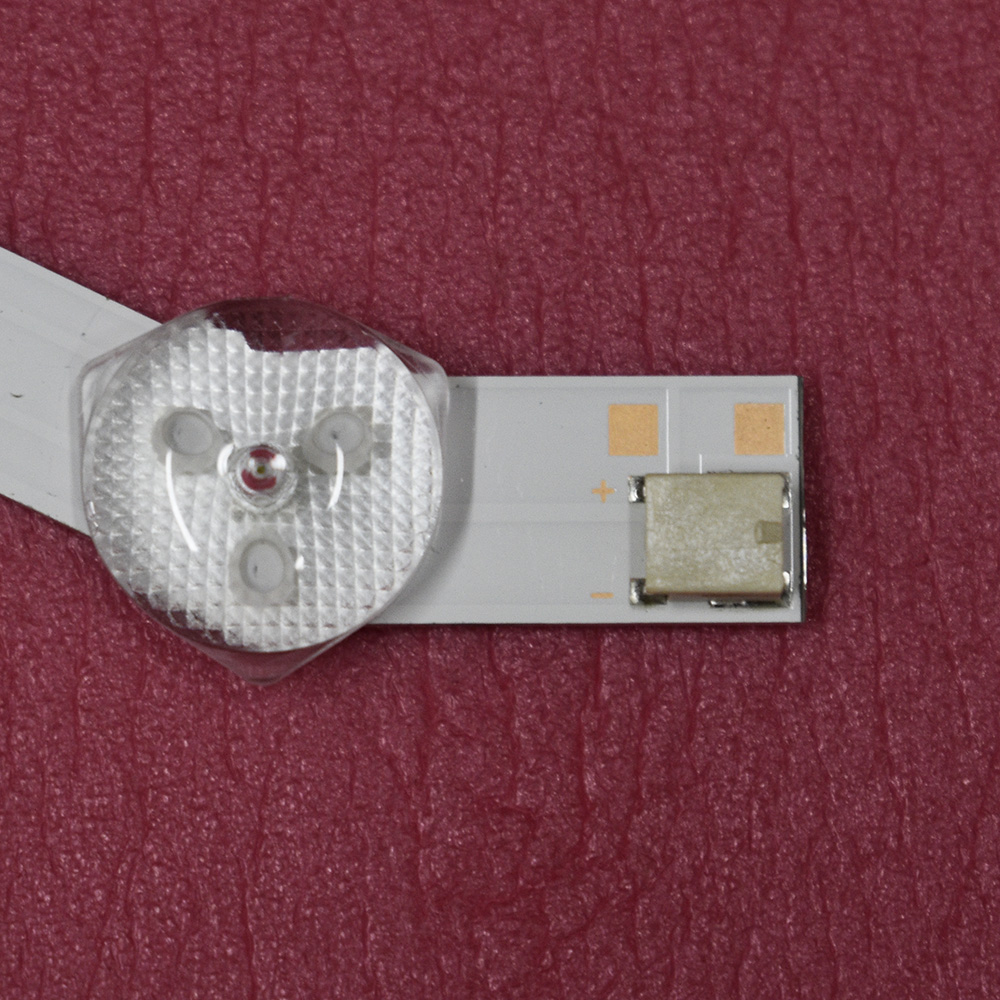

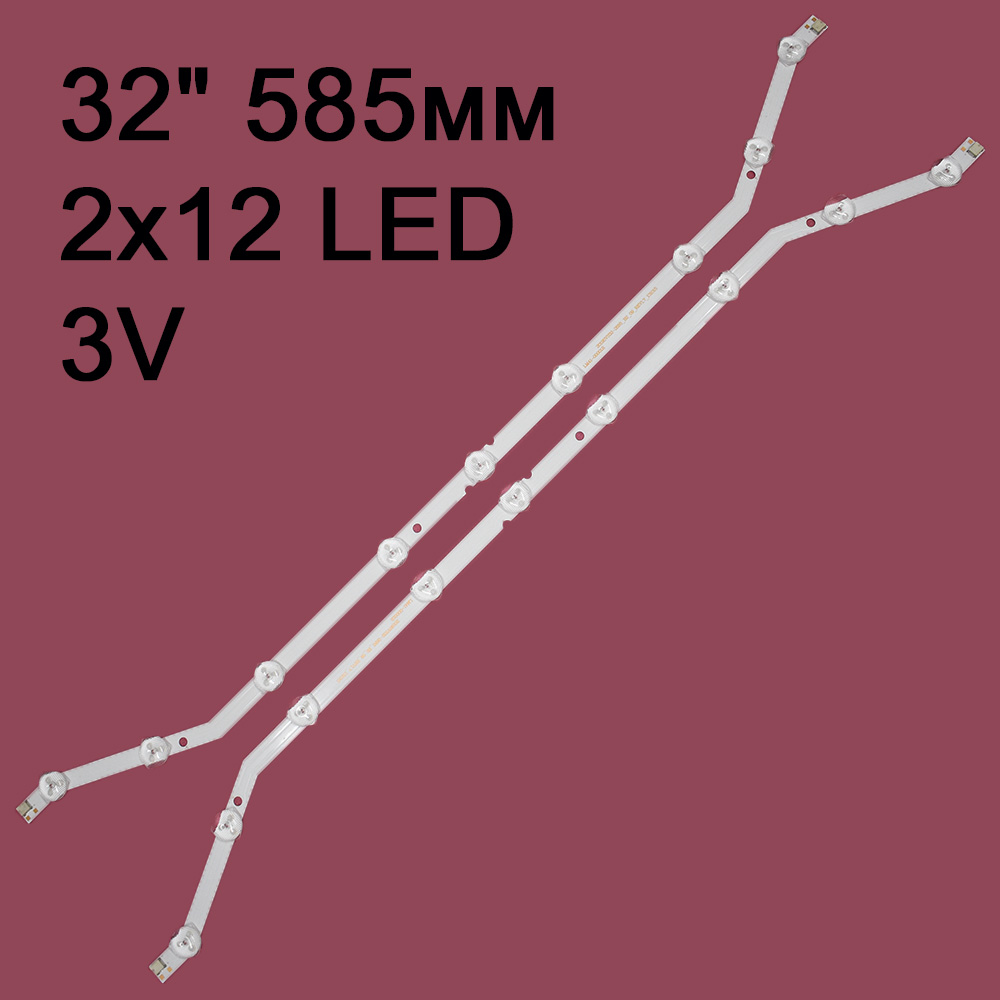

2 светодиодные планки на алюминиевой подложке - полная замена старой подсветки.

Основные характеристики

• Диагональ телевизора: 32 дюйма.
• Тип подсветки: Direct LED (задняя).
• Количество планок: 2 шт.
• Длина планки: 585 мм.
• Ширина планки: 11 мм.
• Количество светодиодов на планке: 9 LED (всего 18 LED в комплекте).
• Напряжение светодиода: 3 В (общее напряжение комплекта - 27 В).
• Материал подложки: алюминий.
• Наличие термоскотча: нет.
• Коннектор подключения: 2 pin.
• Расстояния между центрами линз: 56-72-88-62-62-88-72-56 мм.

Совместимые модели телевизоров

• Samsung:
• UE32EH4003W;
• UE32FH4003W;
• UE32EH4003F;
• UE32EH4004W;
• UE32EH4005;
• UE32H4353;
• UE32EH4000W;
• HG32AB460, HG32AC470, HG32EB460, HG32ED470, HG32NB460;
• UA32FH4003 и другие.
• Telefunken: TF-LED32S22T2.

Аналоги для подбора

• D3GE-320SM0-R1;
• SAMSUNG 2013SVS32;
• BN96-33972A;
• BN96-27468A;
• BN96-28762A;
• BN64-YYC09;
• LM41_00001R;
• BN96-35205A;
• SAMSUNG_2013SVS32_HD_3228N1_B2_09_REV1.8_140513;
• SAMSUNG_2013SVS32_HD_3228N1_B2_09_REV1.5_130724;
• 2013SVS32 FHD 3228N1 и другие.

Как убедиться, что подсветка подойдёт вашему телевизору

Перед заказом сравните новую подсветку с установленной у вас:

1. Длина планки. Должна составлять ровно 585 мм.
2. Количество светодиодов. На каждой планке должно быть 9 LED.
3. Напряжение светодиодов. Убедитесь, что напряжение соответствует 3 В.
4. Материал подложки. Проверьте, что старая подсветка установлена на алюминиевой основе.
5. Тип разъёма. Убедитесь, что у вас 2-контактный коннектор (2 pin).
6. Маркировка. Сверьте маркировку старой подсветки с D3GE-320SM0-R2 или одним из аналогов из списка.
7. Отсутствие термоскотча. В данном комплекте термоскотч не предусмотрен - убедитесь, что это соответствует вашей старой подсветке.
8. Расположение линз. Проверьте последовательность расстояний между центрами линз: 56-72-88-62-62-88-72-56 мм.

Важные рекомендации по установке

1. Разберите телевизор. Для точного подбора подсветки обязательно разберите телевизор и посмотрите маркировку старой подсветки.
2. Аккуратность при монтаже. Избегайте чрезмерного изгиба планок - это может повредить светодиоды и соединения.
3. Очистка посадочных мест. Перед установкой удалите остатки старого термоскотча и загрязнения с поверхностей, куда будут монтироваться планки.
4. Правильная ориентация. Установите планки в соответствии с их расположением в телевизоре - не перепутайте верх и низ.
5. Проверка подключения. Перед окончательной сборкой проверьте работу подсветки, подключив телевизор к сети.
6. Фиксация планок. Убедитесь, что планки надёжно закреплены и не смещаются при сборке корпуса. При необходимости используйте термостойкий скотч для дополнительной фиксации (поскольку в комплекте его нет).
7. Поэтапное тестирование. Подключайте и проверяйте планки поочерёдно - так вы быстрее обнаружите возможный брак или ошибку монтажа.

Важно! На одну модель телевизора могут устанавливаться разные варианты подсветки. Планки с одинаковыми обозначениями могут различаться у разных производителей. Перед покупкой обязательно сверяйте параметры старой детали с характеристиками этого комплекта. Если вы не уверены в совместимости или не имеете опыта ремонта техники, рекомендуем обратиться к специалисту.

Закажите комплект подсветки D3GE-320SM0-R2 - и наслаждайтесь ярким, чётким и равномерным изображением на вашем телевизоре!
