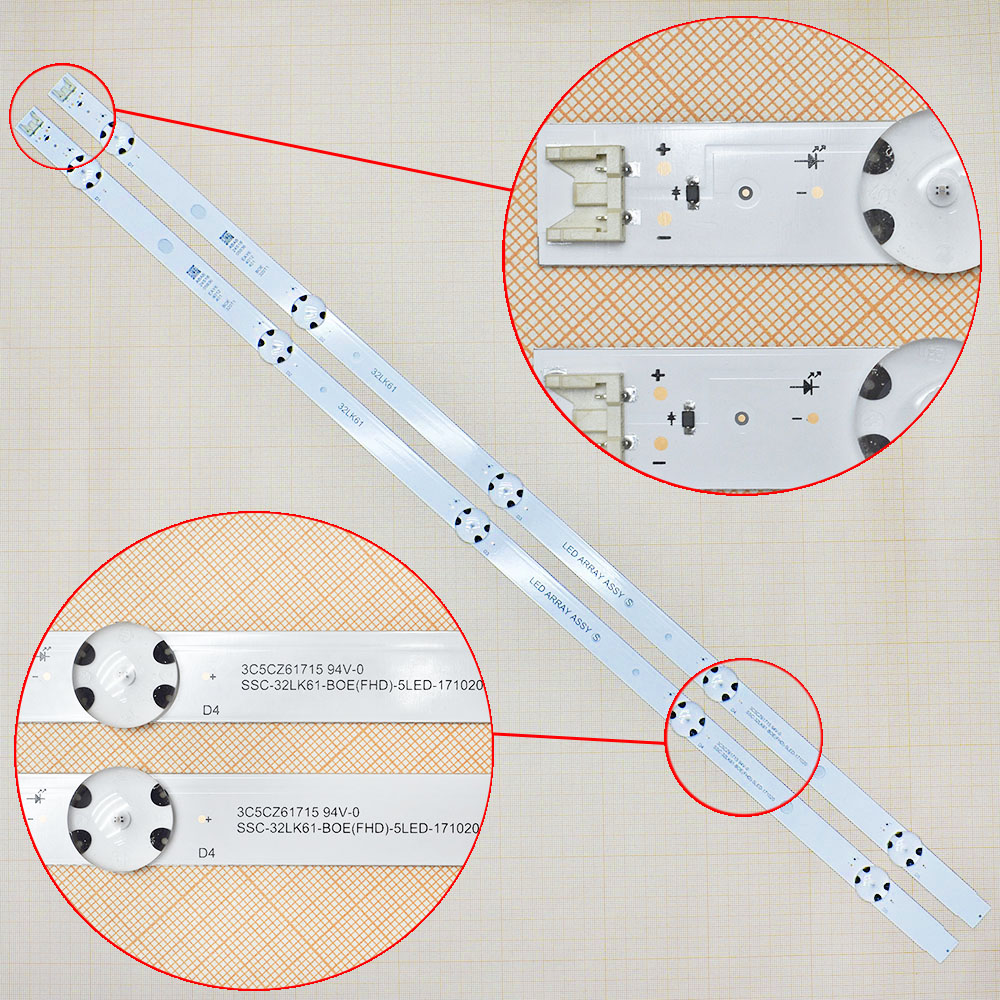

Комплект подсветки 32LJ61, 32LK61, 2x5 LED

Комплект подсветки 32LK61

Технические характеристики:

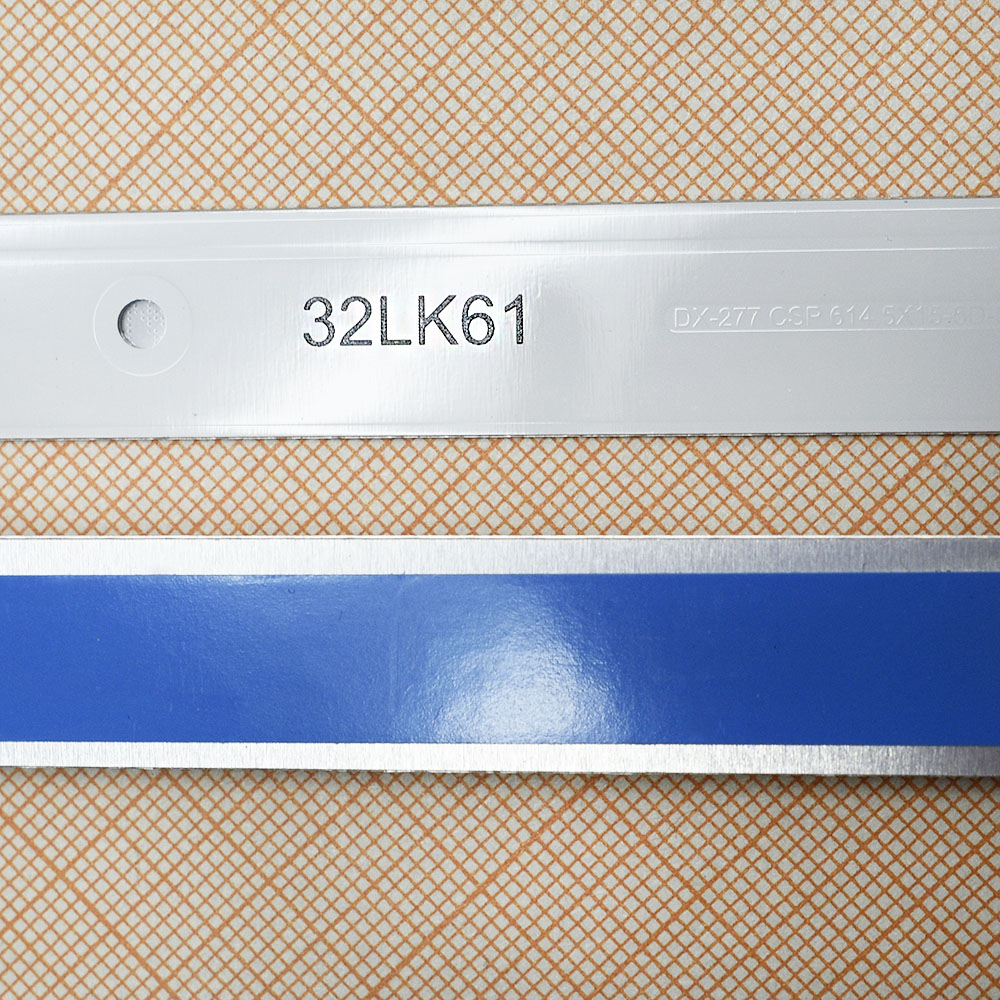

• Маркировка: 32LK61, SSC_32LK61
• Длина планки: 615 мм
• Количество светодиодов: 5 шт.
• Напряжение светодиодов: 3В
• Расстояние между центрами линз: 120-140-130-130 мм
• Разъём: 2 pin
• Материал подложки: алюминий
• Термоскотч: присутствует

Совместимость (телевизоры LG):

• 32LJ510U
• 32LJ600A
• 32LJ610V
• 32LJ610U
• 32LJ622V
• 32LK610B
• 32LK6100
• 32LK6100PLB
• 32LK615B
• 32LK615BPLB
• 32LK6190
• 32LK6190PLA
• 32LK620
• 32LK6200
• 32LK6200PLA

Совместимые матрицы:

• AC320DXG-SBHM1
• HC320DUN-ABSL1
• HC320DUN-ABSL2
• HC320DUN-ABSL3
• HC320DUN-ABSL4
• HC320DUN-ABSL5
• HC320DUN-ABSL6
• HC320DUN-ABSL7
• HC320DXN-AKSL5
• NC320DUE-ABFX1
• NC320DUE-ABFX2
• NC320DUE-ABFX3
• NC320DUE-ABFX4
• NC320DUE-ABFX5
• NC320DUE-ABFX6
• NC320DUE-ABFX7

Возможные аналоги:

• EAV63673021
• EAV63632401
• EAV64052501
• 32LJ61
• SSC_32LJ61_BOE(FHD)_5LED_161117
• 32LK61
• SSC_32LJ61_BOE(FHD)_5LED_161117

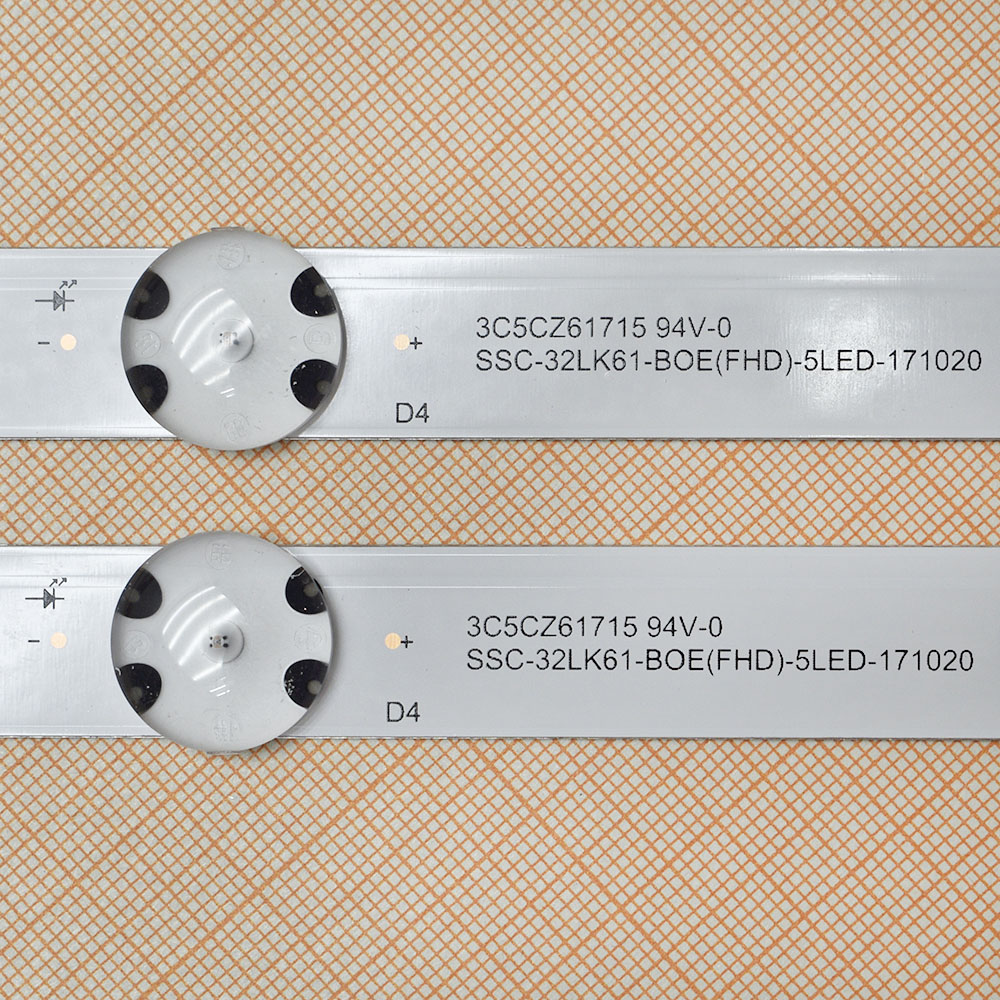

• SSC_32LK61_BOE(FHD)_5LED_171020
• LG Innotek 17Y 32inch_A-Type LED_ARRAY_Rev0.2_160808
• HL-99320A30-0501S-01
• HL-99320A30-0501S-01 A2
• HL-99320CSP1313-0501S-01

Инструкция по установке

Порядок монтажа:

1. Демонтируйте заднюю панель телевизора
2. Аккуратно извлеките старую подсветку
3. Очистите посадочное место от пыли
4. Установите новую планку согласно заводской схеме
5. Проверьте правильность расположения светодиодов

Подключение:

• Подсоедините все электрические контакты
• Убедитесь в надёжности фиксации
• Проверьте целостность термоскотча

Тестирование:

• Подключите телевизор к электросети
• Включите устройство
• Проверьте равномерность подсветки
• Оцените работу при разных уровнях яркости

Важные рекомендации:

• Соблюдайте осторожность при монтаже
• Проверяйте правильность полярности подключения
• Контролируйте равномерность зазора между подсветкой и матрицей
• Избегайте повреждения термоскотча

Гарантийные условия:

• Перед установкой проверьте комплект на целостность
• При обнаружении дефектов не используйте подсветку
• В случае сомнений обратитесь к квалифицированным специалистам
