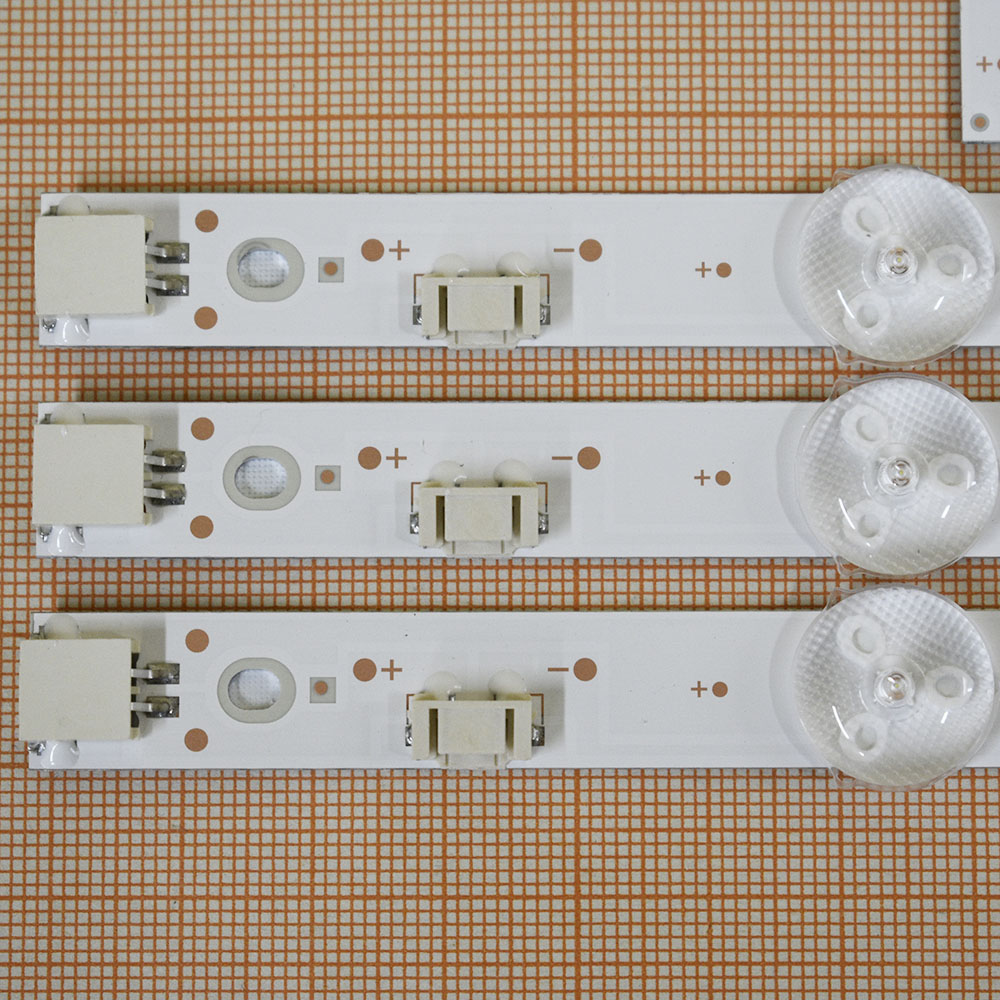

Комплект подсветки 5850-W40000-9P00, JL.D40071330-202AS-M_V02

Комплект подсветки 5850-W40000-9P00

Технические характеристики:

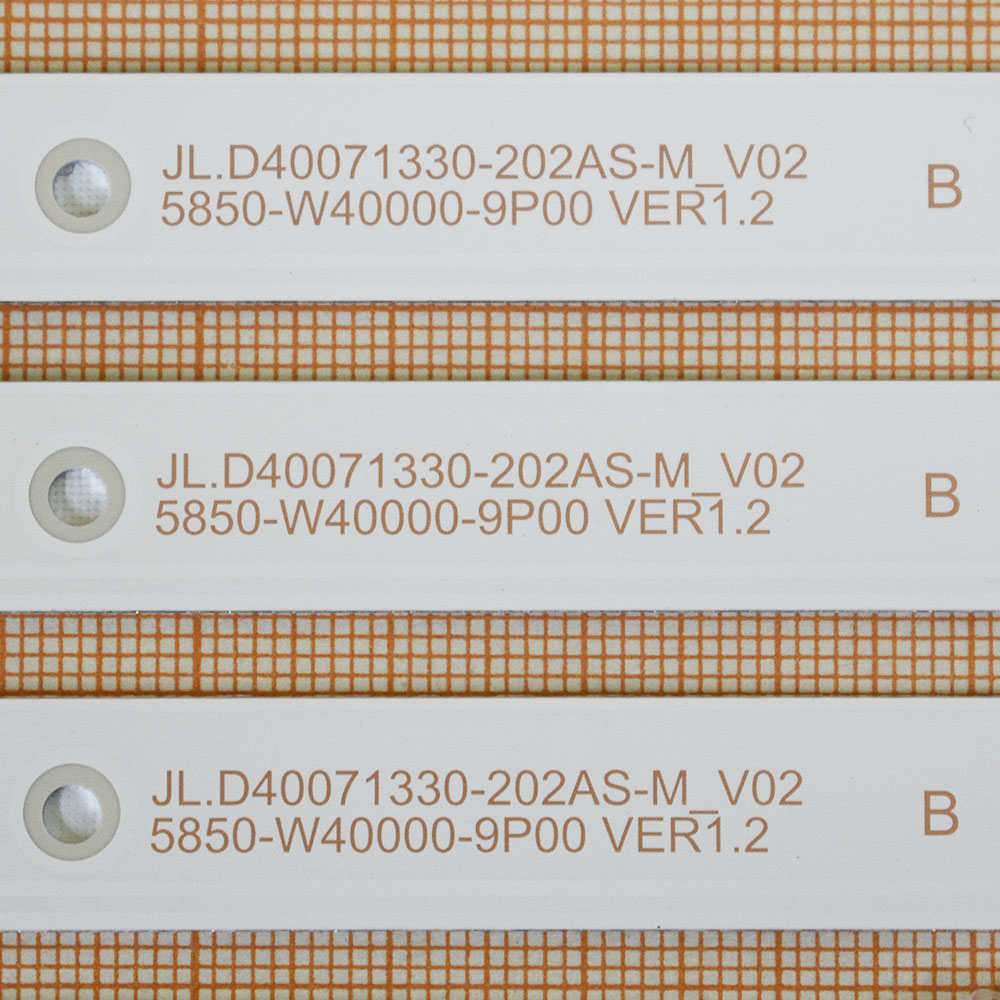

• Маркировка: 5850-W40000-9P00, JL.D40071330-202AS-M_V02
• Диагональ экрана: 40 дюймов
• Тип подсветки: Direct LED (задняя)

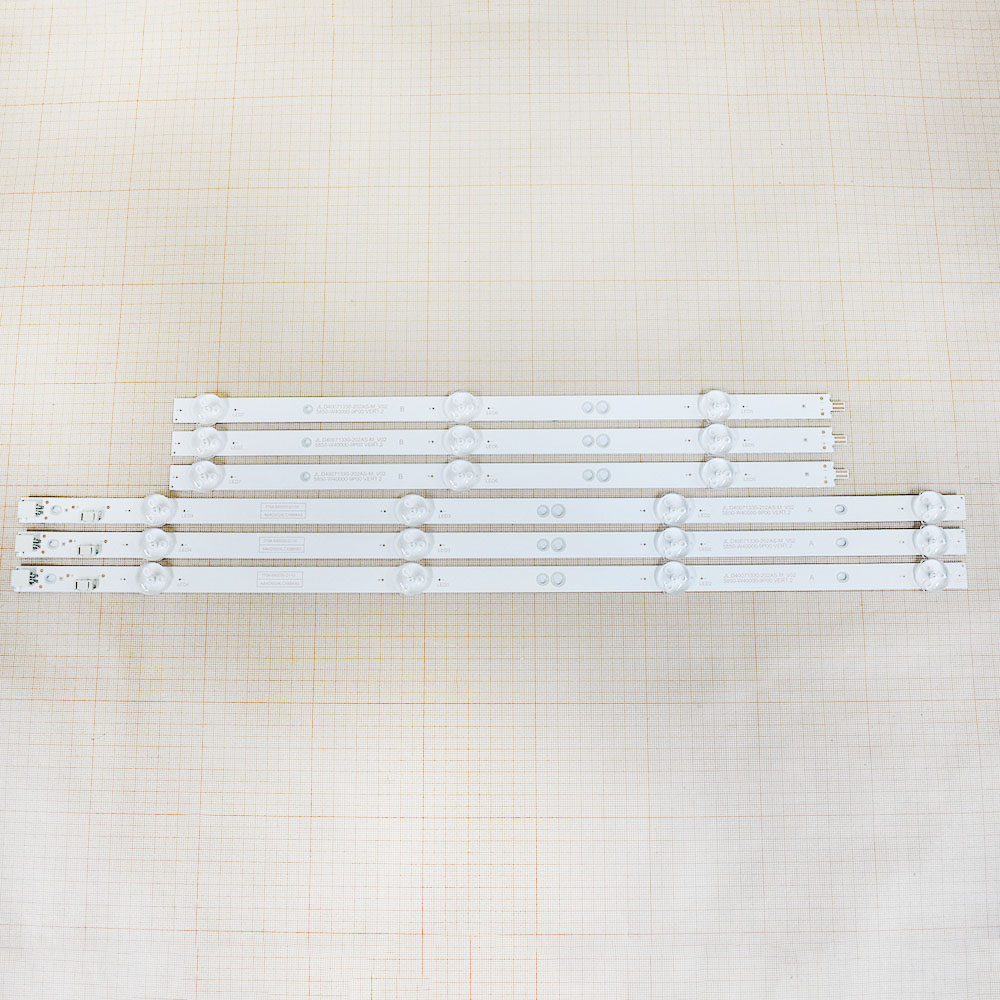

• Количество планок: 3 шт. (составные)
• Распределение светодиодов: 3x7
• Общее количество светодиодов: 21 шт.
• Длина линейки: 750 мм
• Расстояние между центрами линз: 120 мм
• Напряжение светодиодов: 3В
• Материал основы: алюминий
• Термоскотч: присутствует

Совместимые парт-номера:

• 5850-W40000-9P00
• 5850-W40000-9P10
• 7779-640000-D060
• 7794-640000-D110
• APT-LB17086-40-1.3
• 43MK-W40000-Y9P10

Возможные аналоги:

• 5850-W40000-9P00 VER:1.2
• 5800-W40000-AP00
• AP007779-640000-D100
• JL.D40071330-202AS-M
• JL.D40071330-202AS-M_V01
• JL.D40071330-202AS-M_V02
• CRH-A403030030777KRev1.0
• SW40D07-ZC22AG-03
• 303SW40039

Совместимость (телевизоры):

• Aiwa: 40LE4120
• Goldstar: LT-40T450F
• Hyundai: H-LED40F453BS2, H-LED40F456BS2
• Skyworth: 40X6, 40E2, 40E1C, 40E2A, 40E2AS, 40K5C, 40E381S, 40E382W
• Starwind: SW-LED40F305BS2

Совместимые матрицы:

• V400HJ6-PE1
• V400HJ6-MD1
• RDL400FY
• QD0-800
• QG0-002
• QG0-300
• V400НJ6-РЕ1

Рекомендации по установке:

• Отключите телевизор от электросети
• Дайте устройству остыть
• Демонтируйте старую подсветку
• Установите новые планки согласно схеме
• Проверьте правильность подключения
• Убедитесь в равномерности освещения
• Проведите тестовый запуск

Важные примечания:

• Соблюдайте полярность подключения
• Будьте аккуратны с составными планками
• Используйте термоскотч согласно инструкции
• Проверяйте отсутствие пыли на светодиодах
• При неисправностях немедленно отключайте питание

При возникновении вопросов обращайтесь к специалистам для консультации.
